专利号: 2016100959582
申请人: 吴剑辉
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

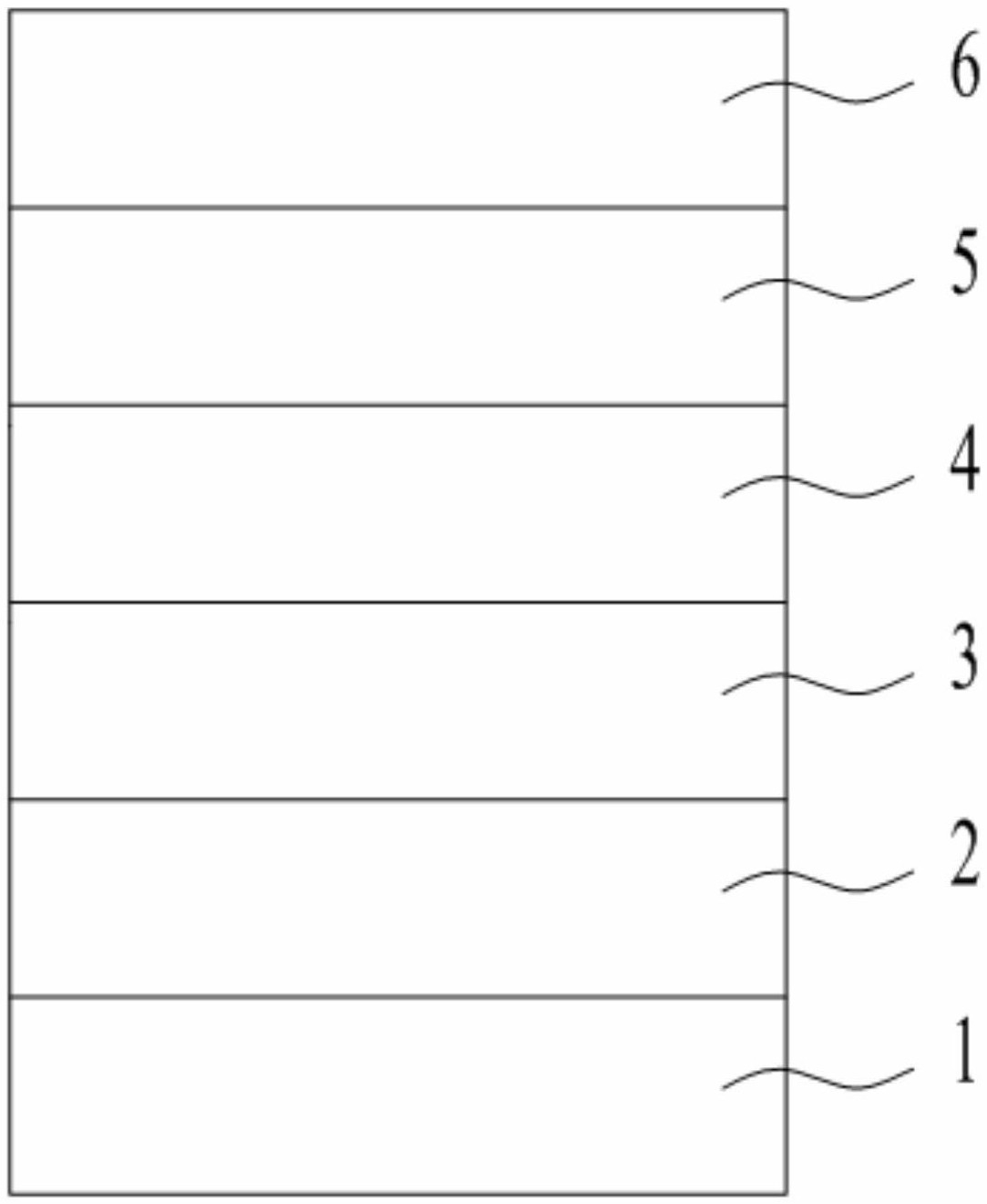

1.一种有机电致发光器件,其特征在于,包括依次层叠的导电阳极、空穴掺杂层、发光层、电子传输层、电子注入层和阴极,所述空穴掺杂层的材质为表面包覆有氧化锌颗粒的金属氧化物,所述氧化锌颗粒的粒径为10~50nm,所述金属氧化物为三氧化钼、三氧化钨或五氧化二钒。

2.如权利要求1所述的有机电致发光器件,其特征在于,所述空穴掺杂层的厚度为20~

100nm。

3.如权利要求1所述的有机电致发光器件,其特征在于,所述电子传输层材质为4,7-二苯基-1,10-菲罗啉、3-(联苯-4-基)-5-(4-叔丁基苯基)-4-苯基-4H-1,2,4-三唑或N-芳基苯并咪唑。

4.如权利要求1所述的有机电致发光器件,其特征在于,所述电子注入层材质为碳酸铯、氟化铯、叠氮铯或氟化锂。

5.如权利要求1所述的有机电致发光器件,其特征在于,所述有机电致发光器件采用如下方法制备而成:提供所需尺寸的导电阳极,清洗后干燥;

在导电阳极上蒸镀空穴掺杂层,所述空穴掺杂层的材质为表面包覆有氧化锌颗粒的金属氧化物,所述空穴掺杂层的制备方法为:将金属氧化物放入醋酸锌溶液中,浸泡30~

120min,得到悬浮溶液,所述悬浮液中醋酸锌与金属氧化物的质量比为0.02~0.6:1,将悬浮溶液烘干后,于300~500℃煅烧15~60min,得到表面包覆有氧化锌颗粒的金属氧化物;

然后通过真空镀膜系统将所述表面包覆有氧化锌颗粒的金属氧化物蒸镀在导电阳极上,得到空穴掺杂层;所述氧化锌颗粒的粒径为10~50nm,所述金属氧化物为三氧化钼、三氧化钨或五氧化二钒;

在空穴掺杂层表面上依次蒸镀制备发光层、电子传输层、电子注入层和阴极,得到所述有机电致发光器件。

6.如权利要求5所述的有机电致发光器件,其特征在于,所述空穴掺杂层的厚度为20~

100nm。

7.如权利要求5所述的有机电致发光器件,其特征在于,所述醋酸锌溶液的质量百分比浓度为10%~60%,所述金属氧化物的质量为10mg~50mg。

8.如权利要求5所述的有机电致发光器件,其特征在于,所述发光层、电子传输层和电子注入层的蒸镀条件均为:真空度为2×10-4~5×10-3Pa,蒸镀速率为0.1~1nm/s。

9.如权利要求5所述的有机电致发光器件,其特征在于,所述蒸镀阴极时的真空度为2×10-4~5×10-3Pa,蒸镀速率为1~10nm/s。
