专利号: 2016100965808
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

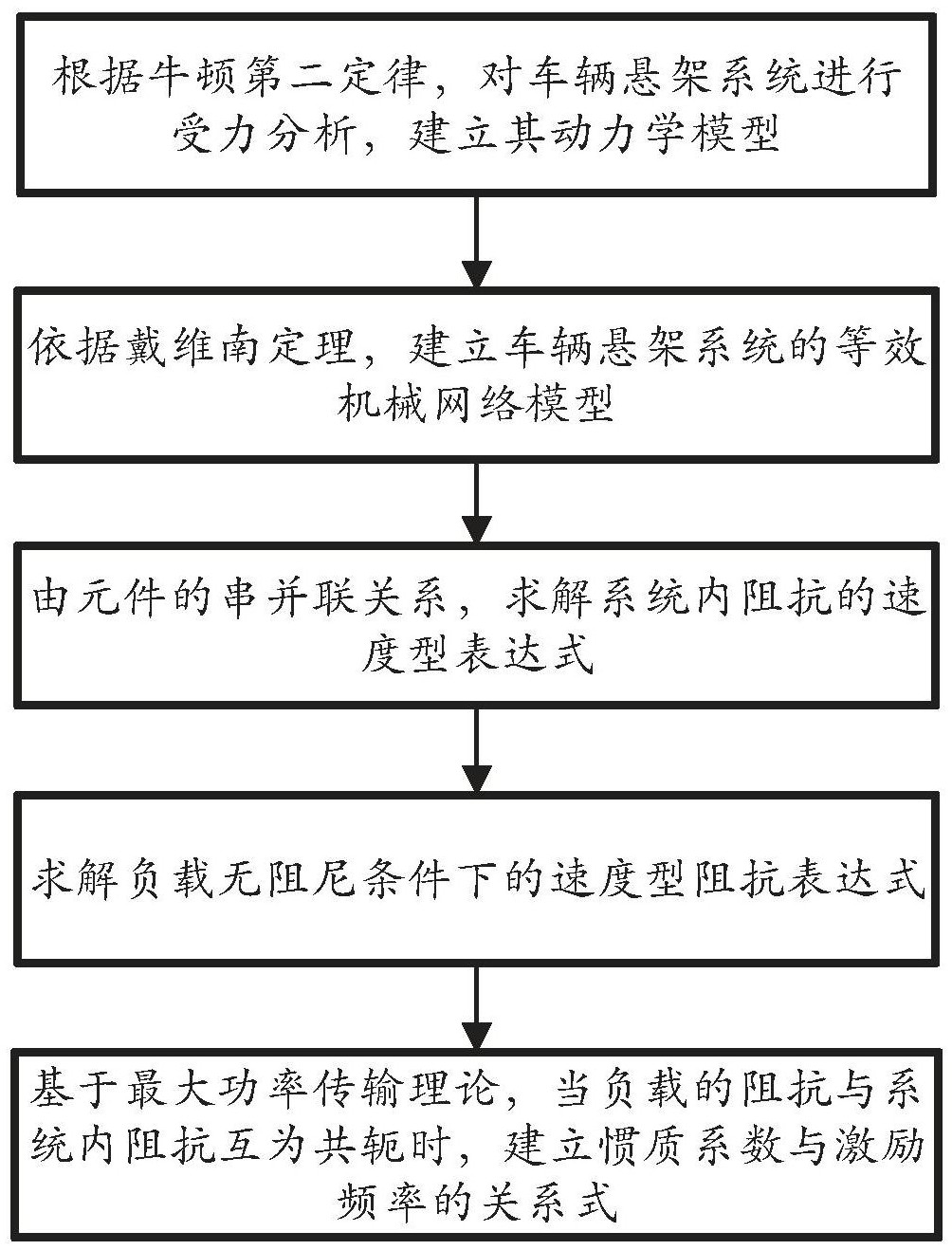

1.一种车辆ISD悬架参数匹配方法,其特征在于,主要步骤如下:

步骤1,根据牛顿第二定律,对车辆悬架系统进行受力分析,建立其动力学模型;包括:车身(1),质量为m2;悬架弹性元件(2),刚度为k;悬架阻尼元件(3),阻尼系数为c;悬架惯性元件(4),惯质系数为b;车轮(5),质量为m1;车轮等效弹性元件(6),刚度为kt;

步骤2,依据戴维南定理,建立车辆悬架系统的等效机械网络模型:将悬架弹性元件(2)、悬架阻尼元件(3)、悬架惯性元件(4)作为负载(8);来自路面的激励作为理想电压源(7),除负载(8)以外的车身(1)和车轮(5)及车轮等效弹性元件(6)等效为信号源的内阻抗;

步骤3,由等效机械网络模型中的元件的串并联关系,求解系统内阻抗的速度型表达式;

步骤4,由等效机械网络模型中的元件的串并联关系,求解负载无阻尼条件下的速度型阻抗表达式;

步骤5,基于最大功率传输理论,当负载无阻尼条件下的阻抗与系统内阻抗互为共轭时,建立惯质系数与激励频率的关系式,进而得到车辆ISD悬架参数的匹配方法。

2.根据权利要求1所述的一种车辆ISD悬架参数匹配方法,其特征在于,所述步骤1中的动力学模型还可以扩展到包含有线性的刚度特性、阻尼特性、惯性特性的半车动力学模型及整车动力学模型。

3.根据权利要求1所述的一种车辆ISD悬架参数匹配方法,其特征在于,所述步骤2中车辆悬架系统的等效机械网络模型可同时适用包含多个悬架弹性元件(2)、悬架阻尼元件(3)、悬架惯性元件(4)或其三种元件的组合结构。
