专利号: 2016100990778
申请人: 衡阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

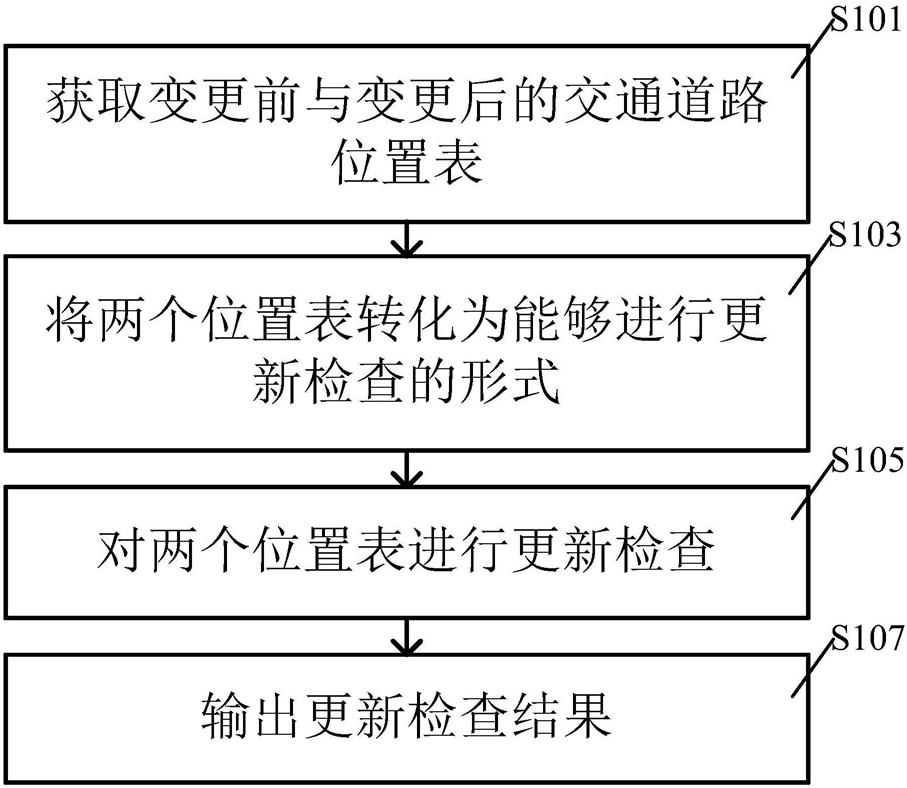

1.一种交通道路变更情况统计方法,其特征在于,包括:

获取变更前与变更后的交通道路位置表;

将两个所述位置表转化为能够进行更新检查的形式;

对两个所述位置表进行更新检查;

输出更新检查结果。

2.根据权利要求1所述的方法,其特征在于,将两个所述位置表转化为能够进行更新检查的形式包括:将两个所述位置表中所有的道路转化为有向线段,其中,所述有向线段指向方向为道路行进方向,其中,每条道路有其独立的线编码和线路段属性;

将两个所述位置表中所有的道路上的设定位置点或路口转化为点,其中,点有其对应的点编码和点属性;

对每条有向线段中依次记录其位置点的顺序和编码,相同的点或有向线段在两个所述位置表中编码保持一致。

3.根据权利要求2所述的方法,其特征在于,对两个所述位置表进行更新检查包括:将两个所述位置表中的点与有向线段按编码顺序进行一一比对,并对相同的点或有向线段添加镜像标记;

在两个所述位置表中分别标识出发生了变更的点与有向线段的编码与位置,其中,所述变更包括新增、删除或发布路段变更;

检查所述标识出的点与有向线段记录,以及其导致的链路或点变化情况。

4.根据权利要求3所述的方法,其特征在于,在两个所述位置表中分别标识出发生了变更的点与有向线段的编码与发布路段变更包括:对所述两个所述位置表中的道路进行遍历检查内部关联的位置点镜像与非镜像类型是否存在变化,并记录对应的地址和变化的次数;

对于变更前的位置表更新检查判读如下:

当道路内部位置点未发生变更、无镜像标记、且道路无镜像标记时,判定整条道路被删除,删除道路内部位置点与道路本身;

当道路内部位置点未发生变更、无镜像标记、但道路有镜像标记时,判定道路发生变更,更改道路内部位置点的位置;

当道路内部位置点发生过一次变更、所述变更位置点有镜像标记时,判定道路部分保留,遍历下方已经删除的位置点,并将该位置点指定为标识删除的位置点;

当道路内部位置点发生过一次变更、所述变更位置点无镜像标记时,判定道路部分保留,遍历上方已经删除的位置点,并将该位置点指定为标识删除的位置点;

当道路内部位置点发生过两次变更、且被删除的位置点位于道路中间时,判定位置点与有向线段方向变更,记录对应下方存在删除的位置点,并记录该位置点变更缘由是下方位置点集合删除,对应修改有向线段的变更标识,同时记录删除的位置点,以及删除位置点集下方的第一个位置点也同为变更,且缘由是上方位置点集合删除;

当道路内部位置点发生过两次变更、且被删除的位置点位于道路端点时,判定道路长度变更,取第一个变更地址上方所有位置点为删除位置点,第二个变更地址下方的所有位置点为删除位置点,对应有向线段标识为有向线段延长或缩短。

5.根据权利要求3所述的方法,其特征在于,在两个所述位置表中分别标识出发生了变更的点与有向线段的编码与位置还包括当道路内部位置点发生过超过两次变更的情况,包括:当道路第一个位置点未被删除、且变更总次数为奇数时,判定末尾部分存在删除点,找到末尾位置点的地址,标识末尾删除的所有位置点,并获取中间的变更类型地址;

判定所述中间的变更类型地址是否靠近起点位置,是则变更该位置点,进而找寻标识点下方的点,并记录该保留点存在“负”方向变更且同时将记录理由修改为“删除后续点”;

否则该保留位置点,不仅需要记录其“负”方向变更并需要添加该保留的位置点一条新的“正”方向变更记录,记录理由为“删除前置点”;

当道路第一个位置点未被删除、且变更总次数为偶数时,记录每个偶数变更点与正方向变更,通过找到相对地址依次反推,同时将记录理由修改为“删除前置点”;

当道路第一个位置点被删除时,记录并处理起点之后的删除点,同时记录终点变更点后续的删除点,并按照与当道路第一个位置点未被删除时相同的方法寻找并处理存在的删除点和变更点。

6.根据权利要求3所述的方法,其特征在于,在两个所述位置表中分别标识出发生了变更的点与有向线段的编码与位置的同时,还对变更后的位置表检查判读新增位置点、新增线、变更位置点和变更线同上述删除位置点、删除线、变更位置点和变更线。

7.根据权利要求3所述的方法,其特征在于,在两个位置表中分别标识出发生了变更的点与有向线段的编码与位置的同时,需要对特殊的路链类型进行检查判读,即两个位置表中镜像路链中同时存在变更前起点和终点都被删除的位置点,以及变更后起点和终点同时添加新增位置点,对该情况进行判断与分析,包括:在所述变更前的位置表检索到相邻起点或终点第一个被保留的位置点与后续新增加的变更点集;

根据所述保留点编码获取所述变更后的位置表中该保留点与后续新增的同编码位置点,并判断前者位置点是否存在新增点,是则重用有向线段参考并变更所述变更前的位置表中的有向线段路链标识属性为变更,否则重用有向线段参考并在所述变更前的位置表中有向线段为删除线号的标识;

对所述变更前的位置表中的该保留点设置为变更,匹配表的正方向变更,同时设置其变更理由为“点集删除”;

获得所述变更后的位置表中对应的变更的该点地址,判定变更后的位置表有向线段是否被保留,是则为变更有向线段;否则为新增有向线段,同时更新变更后的位置表中保留点类型为变更,匹配表的正方向变更,同时记录变更理由为哪些点集新增。

8.根据权利要求3所述的方法,其特征在于,在两个位置表中分别标识出发生了变更的点与有向线段的编码与位置的同时,需要对另一类特殊的路链类型进行检查判读,即两个位置表中路链存在变更前路链分割或变更前路链的合并等路链大幅度变更,包括:将所述变更后的位置表中位置点的参考有向线段替换为所述变更前的位置表中同位置的位置点编码的参考有向线段编码;

在所述变更后的位置表中查找已保留有向线段编码的道路,当其中部分点编码的参考有向线段有别于该保留的有向线段编码时,记录可能存在合并或分割的第一数组;

在所述变更后的位置表中查找新增有向线段编码与可能存在的合并或分割道路单元,当存在内部参考有向线段不同于该新增线编码的保留位置点时,记录内部差异可能存在合并或分割的第二数组;

使用第一数组更新第二数组,删除重复项相同的记录并将第二数组中不存在的记录加入第二数组;

检查合并与分割位置点情况并分析对应路链变更情况说明。

9.根据权利要求8所述的方法,其特征在于,所述检查合并与分割位置点情况并分析对应路链变更情况说明包括:对存在更新前位置表中路链编码和更新后路链编码存在一致,则第二数组中存在该路链编码且内部位置点有不同更新前路链编码,依次反馈该路链编码更新说明为“合并了哪些路链编码”,进而找寻关联的路链编码,反馈其路链“合并到该路链编码”;

对更新前位置表中路链属于新增道路类型且内部存在保留的更新前位置点,则第二数组判别更新后的路链保留编码,标识为变更,拆分到哪个新路链编码,进而找寻对该新增道路的路链编码,反馈其路链拆分了更新前的哪个路链。
