专利号: 2016100995004
申请人: 张南平
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

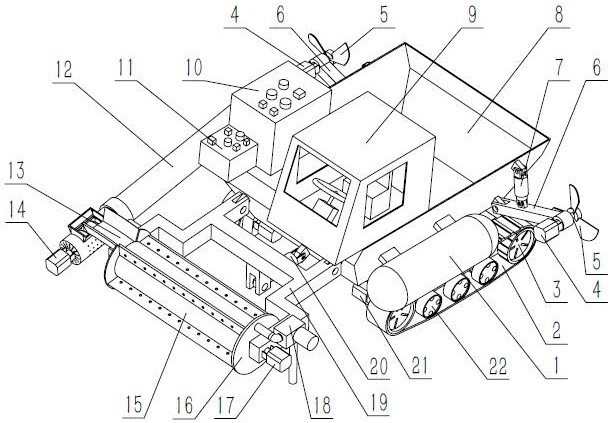

1.一种水陆两栖污水处理船,包括车厢主体(8)、两个浮力筒(1)、推进螺旋桨(5)和推进液压马达(4)、螺旋桨安装架(6)和螺旋桨调整液压缸(7)、驾驶室(9)、升降液压缸(20)、滚筒(15)和滚筒安装架(19)、滚筒驱动液压马达(17)、水泵(18)、污染物流道(13)和污染物挡板(16)、输送筒(12)、输送螺旋绞龙(24)、绞龙驱动液压马达(14)、动力舱(10)和控制舱(11)、履带安装架(23)、履带(2)、主履带轮(3)和从履带轮(22)、履带驱动液压马达(21),其特征在于:所述的驾驶室(9)安装在车厢主体(8)的左前方,所述的动力舱(10)和控制舱(11)安装在车厢主体(8)的右前方;所述的两个浮力筒(1)分别安装在车厢主体(8)左右两侧面;所述的螺旋桨安装架(6)分别铰接安装在车厢主体(8)两侧面,并位于浮力筒(1)后方,所述的螺旋桨调整液压缸(7)的缸体铰接安装在车厢主体(8)两侧面,螺旋桨调整液压缸(7)的活塞端部铰接安装在螺旋桨安装架(6)中部位置;所述的推进液压马达(4)安装在螺旋桨安装架(6)端部,所述的推进螺旋桨(5)同轴安装在推进液压马达(4)的输出轴上;所述的滚筒安装架(19)两侧设置有安装槽(1902),中央位置设置有液压缸铰接槽(1901),滚筒安装架(19)通过安装槽(1902)铰接安装在车厢主体(8)正前方,所述的升降液压缸(20)的缸体端部铰接安装在车厢主体(8)正前方,升降液压缸(20)的活塞端部铰接安装在滚筒安装架(19)上的液压缸铰接槽(1901)中;所述的污染物流道(13)和污染物挡板(16)分别安装在滚筒安装架(19)的右侧和左侧,所述的滚筒(15)转动安装在滚筒安装架(19)上,并位于污染物流道(13)和污染物挡板(16)之间;所述的滚筒驱动液压马达(17)安装在滚筒安装架(19)左侧,滚筒驱动液压马达(17)的输出轴与滚筒(15)同轴连接;所述的水泵(18)安装在滚筒安装架(19)左侧;所述的输送筒(12)下端安装在滚筒安装架(19)右侧,输送筒(12)上端转动安装在车厢主体(8)右侧,输送筒(12)内部设置有输送螺旋绞龙(24),所述的输送螺旋绞龙(24)一端与固定安装在输送筒(12)下端的绞龙驱动液压马达(14)的输出轴相连接;所述的履带安装架(23)分别安装在车厢主体(8)下部左右两侧,所述的主履带轮(3)和从履带轮(22)依次转动安装在履带安装架(23)外侧,所述的履带驱动液压马达(21)安装在履带安装架(23)内侧,履带驱动液压马达(21)的输出轴与主履带轮(3)同轴连接,所述的履带(2)包覆安装在主履带轮(3)和从履带轮(22)外侧。

2.如权利要求1所述的一种水陆两栖污水处理船,其特征在于:所述的推进液压马达(4)、螺旋桨调整液压缸(7)、升降液压缸(20)、滚筒驱动液压马达(17)、绞龙驱动液压马达(14)、履带驱动液压马达(21)均通过油路与动力舱相连接。

3.如权利要求1所述的一种水陆两栖污水处理船,其特征在于:所述的控制舱通过线路分别与推进液压马达(4)的控制器、螺旋桨调整液压缸(7)的控制器、升降液压缸(20)的控制器、滚筒驱动液压马达(17)的控制器、绞龙驱动液压马达(14)的控制器、履带驱动液压马达(21)的控制器、水泵18的控制器相连接。

4.如权利要求1所述的一种水陆两栖污水处理船,其特征在于:所述的滚筒(15)圆周表面均布有四个收集叶片(1501),每个收集叶片(1501)上设置有滚筒漏水孔(1502)。

5.如权利要求1所述的一种水陆两栖污水处理船,其特征在于:所述的输送筒(12)上端设置有弯头出口(1201),输送筒(12)下端设置有污染物进口(1202),输送筒(12)下端表面设置有输送筒漏水孔(1203)。

6.如权利要求1所述的一种水陆两栖污水处理船,其特征在于:所述的水泵(18)的出水口设置在污染物挡板(16)上,并与滚筒(15)上的收集叶片(1501)相通。
