1.一种比表面积大的球形氧化镁颗粒的制备方法，其特征在于，具体步骤如下：(1)、配料

根据各元素化学计量比，称取相应的乙酸镁Mg(CH3COO)2和乙酰胺C2H5NO；再分别称取以上药品总质量2％的四聚丙烯基苯磺酸钠和聚乙二醇1000；

(2)、前驱物制备

将称取的乙酸镁Mg(CH3COO)2和乙酰胺C2H5NO、四聚丙烯基苯磺酸钠和聚乙二醇1000在无水乙醇配体中充分混合，反应物与无水乙醇配体的质量比为1∶7，然后放置于磁力搅拌器中进行恒温搅拌，搅拌温度为40℃，搅拌时间为8h，直至反应物与配体充分混合为止；

(3)、干燥

将上述产物放置于干燥箱中60℃烘干，得到前驱物；

(4)、煅烧

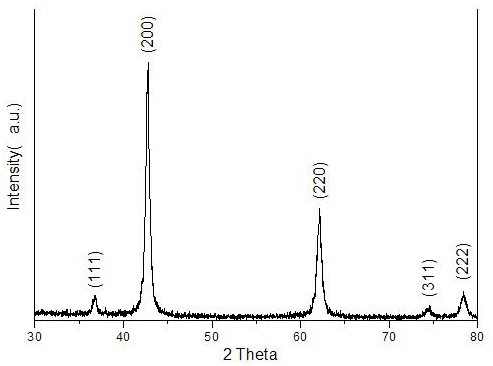

将前驱物在马弗炉中煅烧，煅烧温度为300℃，燃烧时间为4小时，即得目标产物。
