专利号: 2016101008141
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

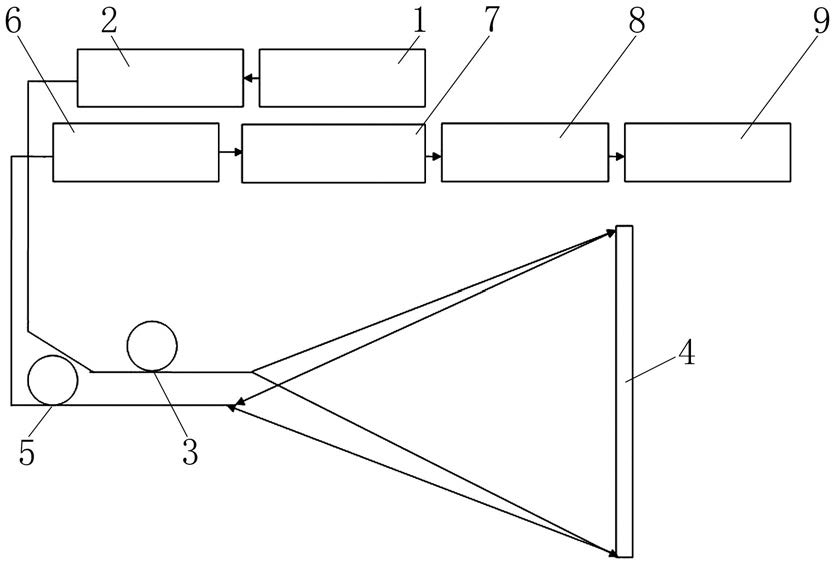

1.一种水下高速目标速度测试装置,其特征在于:包括水上收发部分、水下探测部分、传输部分;

所述水上收发部分包括光调制器(1)、连续半导体激光器(2)、光电传感器(6)、信号调理模块(7)、信号解调器(8)、上位机(9);

所述水下探测部分包括原向反射器(4);

所述传输部分包括发射光纤(3)、接收光纤(5);

其中,连续半导体激光器(2)的输入端与光调制器(1)的输出端连接;

发射光纤(3)的数目为两根;两根发射光纤(3)等长且平行放置;两根发射光纤(3)的输入端的端面均为锥形端面,且两个锥形端面均与连续半导体激光器(2)的输出端耦合;两根发射光纤(3)的输出端均耦合有微柱透镜;

原向反射器(4)的正面与两个微柱透镜相互正对;

接收光纤(5)的数目为两根;两根接收光纤(5)等长且平行放置;两根接收光纤(5)的输入端均耦合有会聚透镜;两个会聚透镜分别与两个微柱透镜相互紧邻且共面;

光电传感器(6)的输入端分别与两根接收光纤(5)的输出端耦合;

信号调理模块(7)的输入端与光电传感器(6)的输出端连接;

信号解调器(8)的输入端与信号调理模块(7)的输出端连接;

上位机(9)的输入端与信号解调器(8)的输出端连接。

2.根据权利要求1所述的一种水下高速目标速度测试装置,其特征在于:连续半导体激光器(2)的波长为532nm、最大功率为200mW。

3.根据权利要求1所述的一种水下高速目标速度测试装置,其特征在于:发射光纤(3)的锥形端面的锥形角为100°、长度为85μm;发射光纤(3)的锥形端面与连续半导体激光器(2)的输出端之间的距离为43μm。

4.根据权利要求1所述的一种水下高速目标速度测试装置,其特征在于:原向反射器(4)的正面为镀有防水高反射材料的全反射棱镜面,且原向反射器(4)的基底采用3D打印技术生成。

5.根据权利要求1所述的一种水下高速目标速度测试装置,其特征在于:所述信号调理模块(7)包括前置放大电路(71)、主放大电路(72)、信号整形电路(73);前置放大电路(71)的输入端作为信号解调器(7)的输入端;主放大电路(72)的输入端与前置放大电路(71)的输出端连接;信号整形电路(73)的输入端与主放大电路(72)的输出端连接;信号整形电路(73)的输出端作为信号解调器(7)的输出端。
