专利号: 2016101020088
申请人: 安徽科创智慧知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

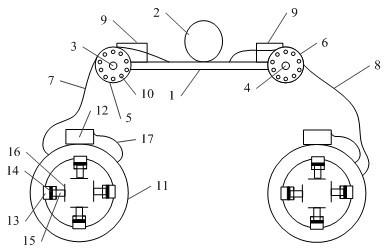

1.圆柱体大件快速搬运设备,其特征在于,所述设备包括:

连接杆、吊环,所述吊环下端与所述连接杆中部连接,所述连接杆左端与第一旋转轴连接,所述连接杆的右端与第二旋转轴连接,所述第一旋转轴穿过第一槽轮的轮孔,所述第一槽轮能够绕所述第一旋转轴进行旋转;所述第二旋转轴穿过第二槽轮的轮孔,所述第二槽轮能够绕所述第二旋转轴进行旋转;第一铁链一端与所述连接杆连接,所述第一铁链另一端缠绕在所述第一槽轮上后与第一夹紧结构连接;第二铁链一端与所述连接杆连接,所述第二铁链另一端缠绕在所述第二槽轮上后与第二夹紧结构连接;所述第一槽轮和所述第二槽轮侧面均设有一固定板,所述第一槽轮、所述第二槽轮、所述固定板表面均设有N个固定螺孔,N个固定螺钉分别穿过所述N个固定螺孔后与螺母配合对所述第一槽轮和所述第二槽轮进行固定,所述固定板与所述连接杆固定连接,所述N为大于等于5的正整数;所述第一夹紧结构和所述第二夹紧结构均包括:圆环、增压泵、M个圆筒,所述圆环为空心结构,所述增压泵与所述圆环连接,所述圆环内圈表面设有M个圆孔,M个圆筒的开口端分别与所述M个圆孔固定连接,所述圆筒内设有活塞,圆柱杆一端穿过所述圆筒的另一端后与所述活塞连接,所述圆柱杆另一端与固定片连接,传输管一端与所述增压泵连接,所述传输管另一端延伸至所述圆环内,所述M为大于等于4的正整数;所述连接杆采用角钢制成;所述吊环与所述连接杆采用焊接的连接方式进行连接,所述第一铁链和所述第二铁链与所述连接杆之间均采用焊接的连接方式进行连接,所述圆筒与所述圆孔之间采用焊接的连接方式进行连接。

2.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述圆筒的开口端与所述圆孔连接处和所述圆柱杆与所述圆筒连接处均设有密封圈和密封垫。

3.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述固定片表面为齿形。

4.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述第一铁链和所述第二铁链具体与所述圆环连接。

5.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述增压泵具体为液压泵或气压泵。

6.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述M个圆孔均匀分布在所述圆环内圈表面。

7.根据权利要求1所述的圆柱体大件快速搬运设备,其特征在于,所述设备沿竖直平分线左右对称。
