专利号: 2016101035219
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

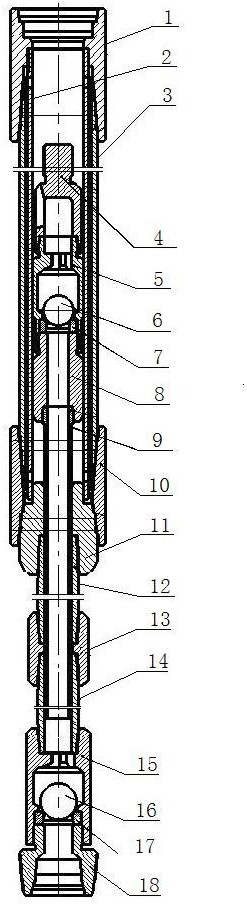

1.一种自洗式防沉砂小排量抽油泵,其特征在于:这种自洗式防沉砂小排量抽油泵包括导向扰流管总成、柱塞总成、泵筒总成,导向扰流管总成主要由泵筒接箍(1)、扶正导轨(2)和导流筒(3)组成;柱塞总成包括柱塞开式阀罩(4)、柱塞闭式阀罩(5)、游动阀阀球(6)、游动阀阀座(7)、导向扶正器(8)和空心柱塞(9)组成;扶正导轨(2)外套置导流筒(3),扶正导轨(2)的两端从导流筒(3)中伸出来,扶正导轨(2)和导流筒(3)的上部均连接到泵筒接箍(1),扶正导轨(2)和导流筒(3)的下部均连接泵筒总成,泵筒总成的下部有固定阀;柱塞开式阀罩(4)设置在扶正导轨(2)中,柱塞开式阀罩(4)下部连接柱塞闭式阀罩(5),柱塞闭式阀罩(5)内部有游动阀阀球(6)和游动阀阀座(7),游动阀阀球(6)和游动阀阀座(7)均通过导向扶正器(8)固定,导向扶正器(8)下方连接空心柱塞(9),导向扶正器(8)位于扶正导轨(2)中且与扶正导轨(2)紧密配合,空心柱塞(9)在泵筒总成内运动;厚壁泵筒(12)内径略小于加长泵筒(14)内径。

2.根据权利要求1所述的自洗式防沉砂小排量抽油泵,其特征在于:所述的泵筒总成由管接箍(10)、扰动接箍(11)、厚壁泵筒(12)、泵筒连接接箍(13)、加长泵筒(14)、固定阀阀组和阀罩异径接头(18)组成,固定阀阀组包括固定阀阀罩(15)、固定阀阀球(16)、固定阀阀座(17);扰动接箍(11)下方连接厚壁泵筒(12),厚壁泵筒(12)下方通过泵筒连接接箍(13)连接到加长泵筒(14)上,加长泵筒(14)再连接固定阀阀罩(15),固定阀阀罩(15)内含固定阀阀球(16)和固定阀阀座(17),固定阀阀球(16)和固定阀阀座(17)均通过阀罩异径接头(18)固定;导流筒(3)通过管接箍(10)连接在扰动接箍(11)上,扶正导轨(2)也空套在扰动接箍(11)上。

3.根据权利要求2所述的自洗式防沉砂小排量抽油泵,其特征在于:所述的泵筒接箍(1)连接在油管下端,导向扰流管总成和泵筒总成组装形成抽油泵的主体,柱塞总成在抽油泵主体随油管入抽油井中以后入井。

4.根据权利要求3所述的自洗式防沉砂小排量抽油泵,其特征在于:所述的厚壁泵筒(12)内表面端部加工槽。

5.根据权利要求4所述的自洗式防沉砂小排量抽油泵,其特征在于:所述的空心柱塞(9)上端具有外螺纹,导向扶正器(8)下端具有内螺纹,空心柱塞(9)旋入到导向扶正器(8)中,与导向扶正器(8)螺纹连接。

6.根据权利要求5所述的自洗式防沉砂小排量抽油泵,其特征在于:所述的扶正导轨(2)和导流筒(3)均在各自的上端口处与泵筒接箍(1)螺纹连接,扶正导轨(2)和导流筒(3)均在各自的下端口处与泵筒总成螺纹连接。
