专利号: 2016101049688
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

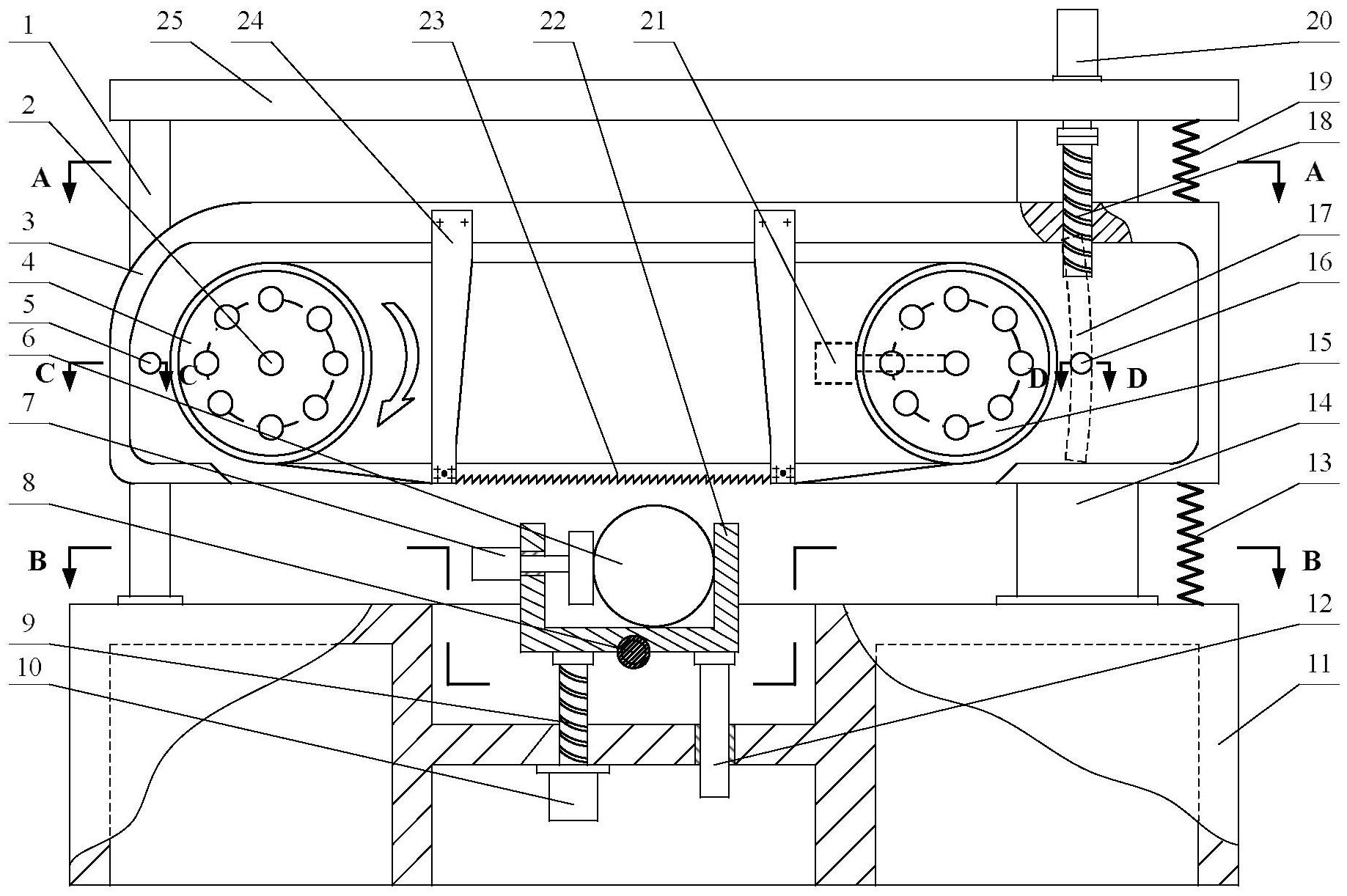

1.工件移动锯架摆动的带锯机床,包括床身、工作台、横梁、小立柱、大立柱、锯架、主运动伺服电机、主动锯带轮、从动锯带轮、锯带、夹紧机构和张紧机构,其特征在于:还包括锯架支撑栓、进给机构、进给伺服电机、进给导向柱、下支撑弹簧、锯架摆动导向栓、摆动机构、上支撑弹簧和摆动伺服电机;所述的夹紧机构将工件夹紧在工作台上;间距布置的2个进给伺服电机驱动2个进给机构,进给导向柱对进给机构起导向作用;进给机构设置在工作台底部;所述锯架的一端通过锯架支撑栓与小立柱铰接,另一端固定有锯架摆动导向栓;所述的锯架摆动导向栓嵌入大立柱开设的弧形槽内;横梁通过小立柱和大立柱支撑在床身顶部;

所述的上支撑弹簧连接横梁和锯架顶部,下支撑弹簧连接床身和锯架底部;摆动伺服电机控制摆动机构上下移动,摆动机构与锯架固定;所述的主动锯带轮和从动锯带轮安装在锯架上;锯带缠绕在主动和从动锯带轮上,并由靠近从动锯带轮处的张紧机构张紧;主运动伺服电机驱动主动锯带轮。

2.根据权利要求1所述的工件移动锯架摆动的带锯机床,其特征在于:所述的工作台配有工作台送料机构。

3.根据权利要求1所述的工件移动锯架摆动的带锯机床,其特征在于:所述的进给机构采用丝杆螺母副,丝杆由进给伺服电机驱动,螺母与进给导向柱构成滑动副。

4.根据权利要求1所述的工件移动锯架摆动的带锯机床,其特征在于:所述的张紧机构由张紧液压缸和滑块组成;张紧液压缸驱动滑块压紧从动锯带轮的安装轴;两个锯带导向机构间距固定在锯架上,对锯带起导向作用。

5.根据权利要求1所述的工件移动锯架摆动的带锯机床,其特征在于:所述的锯架支撑栓和锯架摆动导向栓均套有滚动轴承。
