专利号: 2016101049762
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

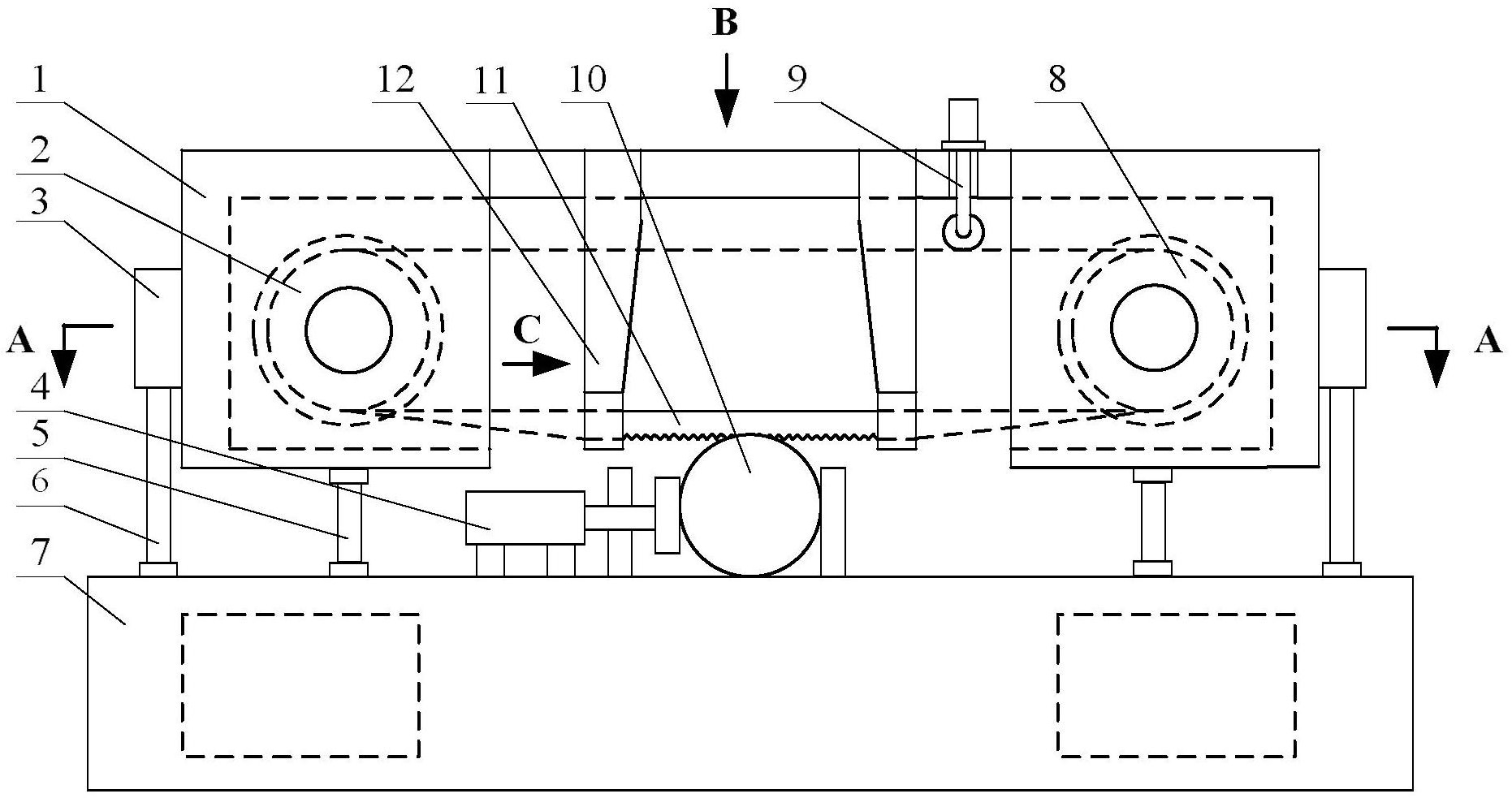

1.柔性多带锯机床,包括锯架、主动锯带轮组、进给伺服电机、夹紧机构、进给导向柱、进给机构、床身、从动锯带轮组、张紧机构、锯带、锯带导向机构和主运动伺服电机,其特征在于:所述的夹紧机构将工件夹紧在床身顶部的工作台上;所述的锯架上安装有主动锯带轮组和从动锯带轮组;主动锯带轮组和从动锯带轮组的锯带轮数相等,相邻两个锯带轮间设置隔离套筒;主动锯带轮组的每个锯带轮与从动锯带轮组对应的一个锯带轮通过锯带连接;每根锯带由靠近从动锯带轮组的一个张紧机构张紧;主运动伺服电机驱动主动锯带轮组;两个锯带导向机构间距布置,对各根锯带起导向作用;进给伺服电机驱动进给机构,进给机构带动锯架上下运动;所述的进给导向柱对锯架的上下运动起导向作用。

2.根据权利要求1所述的柔性多带锯机床,其特征在于:所述的锯架由可拆卸连接的锯架箱和锯架盖组成;两根轴均通过轴承支承在锯架上,轴两端由端盖定位固定;主动锯带轮组和从动锯带轮组分别安装在一根轴,且安装主动锯带轮组的轴由主运动伺服电机驱动。

3.根据权利要求1所述的柔性多带锯机床,其特征在于:所述的锯带导向机构包括导向架和导向块,导向块的数量与锯带的数量相等;所述的导向架固定在锯架上;导向块通过螺栓与导向架的导向槽连接;导向架焊接加强筋。

4.根据权利要求1所述的柔性多带锯机床,其特征在于:所述的张紧机构通过螺栓与锯架的滑槽连接。

5.根据权利要求1所述的柔性多带锯机床,其特征在于:所述的张紧机构采用液控驱动,由张紧液压缸和滑块组成。

6.根据权利要求1所述的柔性多带锯机床,其特征在于:所述的张紧机构采用电控驱动,由伺服电机和丝杆螺母副组成。
