专利号: 2016101077175
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

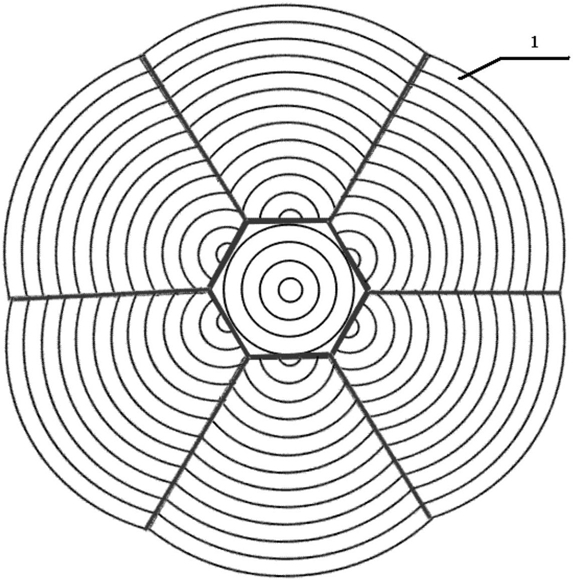

1.应用于聚光光伏发电的七焦点叠加均匀聚光菲涅尔透镜,其特征在于:包括六个相同的同心多边扇形单元菲涅尔透镜(2)和一个正六边形单元菲涅尔透镜(6);

所述同心多边扇形单元菲涅尔透镜(2)的透镜面刻录了由小到大的同心圆弧,扇形透镜面包括弧边和第一边(3)、第二边(4)、第三边(5);与弧边相对的第二边(4)经过同心多边扇形单元菲涅尔透镜(2)同心圆弧的圆心,第二边(4)的两个端点分别与第一边(3)和第三边(5)连接,所述第一边(3)和第三边(5)关于直线L对称,直线L垂直于第二边(4)且经过同心圆弧的圆心;

所述的正六边形单元菲涅尔透镜(6)的透镜面包括六个互成120°第四边(7),内部包含四条同心环带;所述第四边与同心环带的第四条环带相切且与同心环带圆心张角为60°;

六个相同的同心多边扇形单元菲涅尔透镜(2)的第二边(4)首尾依次相连拼接,所述同心多边扇形单元菲涅尔透镜(2)的第二边(4)依次再与所述正六边形单元菲涅尔透镜(6)的第四边(7)紧密连接,第二边(4)与第四边(7)长度相同。

2.根据权利要求1所述的应用于聚光光伏发电的七焦点叠加均匀聚光菲涅尔透镜,其特征在于:所述同心多边扇形单元菲涅尔透镜(2)的透镜面由里向外的第三圆弧为半圆,所述第二边(4)经过同心圆弧的圆心,且与第三圆弧的弦完全重合。

3.根据权利要求1所述的应用于聚光光伏发电的七焦点叠加均匀聚光菲涅尔透镜,其特征在于:所述的正六边形单元菲涅尔透镜(6)和同心多边扇形单元菲涅尔透镜(2)由点聚焦菲涅尔透镜(8)切割得到。
