专利号: 2016101103061
申请人: 李广明
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.漂浮机构,包括用于漂浮在海面上的浮子和用于相对于海岸固定设置的支撑架,其特征在于,支撑架上设有用于在浮子升降浮动时对浮子导向的轨道,轨道和/或浮子上设有供浮子在上下浮动的过程中相对于支撑架前后漂移的漂移结构。

2.根据权利要求1所述的漂浮机构,其特征在于,轨道沿竖直方向延伸,漂移结构包括浮子上设置的沿水平直线方向延伸的漂移长孔,漂移长孔的孔长大于轨道的最大外径,漂浮长孔的宽度方向的两侧孔壁面沿上下方向与轨道导向配合。

3.根据权利要求1所述的漂浮机构,其特征在于,漂移结构包括轨道的在竖向倾斜的斜段或弯曲的弯段,所述浮子上设有沿斜段或弯段的延伸方向导向移动装配在轨道上的导向件。

4.根据权利要求3所述的漂浮机构,其特征在于,所述斜段或弯段上设有沿延伸方向设置的导向槽,所述导向件为沿延伸方向导向滑动装配在导向槽中的滑块或滑杆。

5.根据权利要求1至4中任意一项所述的漂浮机构,其特征在于,所述漂浮结构有两处、并分别位于浮子的相对两侧,两漂浮结构分别对应于支撑架的两侧分别设置的轨道。

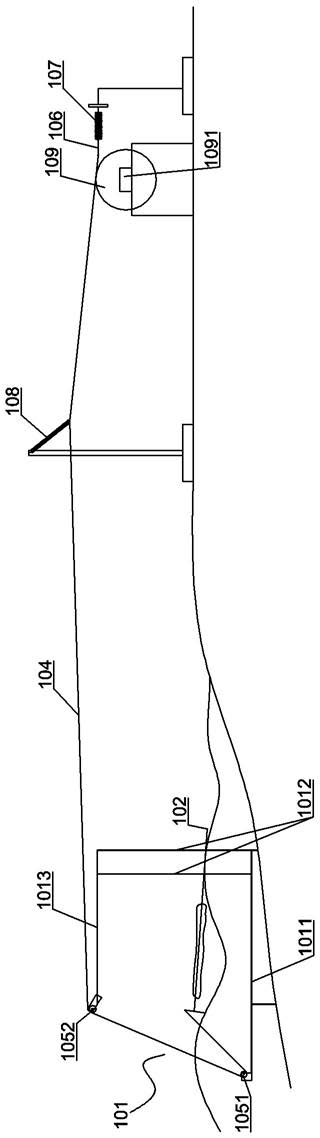

6.海边波浪推力发电装置,包括用于固定在海岸上的发电机和用于漂浮在海面上的漂浮机构,漂浮机构的输出端和发电机的输入端之间通过传动机构连接,漂浮机构包括用于漂浮在海面上的浮子和用于相对于海岸固定设置的支撑架,其特征在于,支撑架上设有用于在浮子升降浮动时对浮子导向的轨道,轨道和/或浮子上设有供浮子在上下浮动的过程中相对于支撑架前后漂移的漂移结构。

7.根据权利要求6所述的海边波浪推力发电装置,其特征在于,传动机构为用于在受推件受推击移动时带动发电机的转子转动、在受推件在回位时与发电机的转子脱开的间歇机构。

8.根据权利要求7所述的海边波浪推力发电装置,其特征在于,间歇机构包括连接在浮子上的牵引线和传动连接在发电机的转子上的惯性轮,牵引线从浮子上引出后绕经支撑架上装配的换向滑轮而连接有回位弹簧,回位弹簧用于连接在海岸上,换向滑轮用于在浮子上浮受推时牵引线拉紧回位弹簧、在浮子下沉回位时牵引线松开回位弹簧,并在牵引线上连接有用于回位弹簧拉紧或松开的过程中、与惯性轮的外周面摩擦配合而带动惯性轮转动的摩擦片。

9.根据权利要求8所述的海边波浪推力发电装置,其特征在于,牵引线上还连接有用于在浮子上浮受推时被拉紧、在浮子下沉回位时被松开的间歇弹簧,间歇弹簧处于惯性轮的上侧,间歇弹簧用于通过间歇支架固定在海岸上。

10.根据权利要求6至9中任意一项所述的海边波浪推力发电装置,其特征在于,所述漂浮结构有两处、并分别位于浮子的相对两侧,两漂浮结构分别对应于支撑架的两侧分别设置的轨道。
