专利号: 2016101199327
申请人: 正阳县程功机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

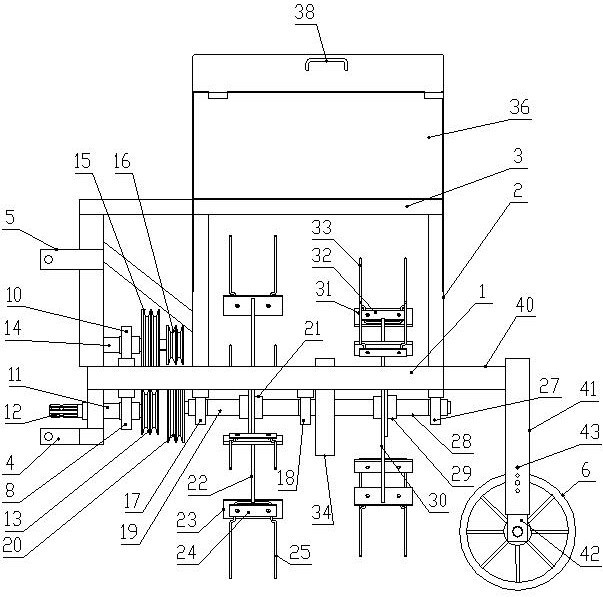

1.小麦秸秆抛撒机,其特征在于:包括水平设置的框架,框架中部沿前后方向垂直设有一排立柱,所有立柱上端沿前后方向设有纵梁,框架前侧底部设有位于立柱左右两侧的下悬挂,最前侧一根立柱的前侧面上设有上悬挂,框架后侧设有两个定深调节机构,每个定深调节机构下端均转动设有一个地轮;

框架当中转动设有前旋转抛撒机构和后旋转抛撒机构,框架前侧设有与前旋转抛撒机构传动连接的前动力传动机构,框架上设有用于传动连接前旋转抛撒机构和后旋转抛撒机构的后动力传动机构;

前动力传动机构包括第一轴承座、第二轴承座、第三轴承座和第四轴承座,第一轴承座和第二轴承座设在框架底部,第一轴承座设在框架前侧,第二轴承座位于第一轴承座正后方,第一轴承座和第二轴承座之间转动连接有动力输入花键轴,动力输入花键轴的花键结构向前凸出于框架前端边沿,动力输入花键轴后端键连接有位于第二轴承座后方的第一皮带轮;

第三轴承座和第四轴承座设在框架顶部,第三轴承座设在框架前侧,第四轴承座位于第三轴承座正后方,第三轴承座和第四轴承座之间转动连接有动力传动轴,动力传动轴后部键连接有第二皮带轮和第三皮带轮,第二皮带轮位于第三皮带轮前方,第二皮带轮与第一皮带轮通过前三角带传动连接;

前旋转抛撒机构包括第五轴承座和位于第五轴承座后方的第六轴承座,第五轴承座和第六轴承座之间转动连接有前旋转轴,前旋转轴前端键连接有位于第五轴承座前方的第四皮带轮,第四皮带轮与第三皮带轮通过后三角带传动连接;前旋转轴上键连接有位于第五轴承座和第六轴承座之间的前套管,前套管外周套设有前转盘,前转盘的圆周边缘沿周向均匀设有至少三个前固定板,前固定板上通过前螺栓连接有前压板,前压板与前固定板之间夹持有U型结构的前拨草杆;

框架上设有左罩壳和右罩壳,左罩壳右侧和右罩壳左侧分别通过合页转动连接在纵梁上,左罩壳左侧设有左拉手,右罩壳右侧设有右拉手;

定深调节机构包括水平设在框架后侧的连接杆,连接杆后端垂直设有固定方管,固定方管内插设有活动方管,活动方管下端伸出固定方管下端,固定方管上设有两个外插销孔,活动方管上沿垂直方向对应设有三个以上的内插销孔,两个外插销孔对应于相邻的两个内插销孔通过插销连接,地轮转动设在活动方管下端。

2.根据权利要求1所述的小麦秸秆抛撒机,其特征在于:后旋转抛撒机构包括第七轴承座和位于第七轴承座后方的第八轴承座,第七轴承座和第八轴承座之间转动连接有后旋转轴;后旋转轴上键连接有位于第七轴承座和第八轴承座之间的后套管,后套管外周套设有后转盘,后转盘的圆周边缘沿周向均匀设有至少三个后固定板,后固定板上通过后螺栓连接有后压板,后压板与后固定板之间夹持有U型结构的后拨草杆;

后动力传动机构包括箱体,箱体内设有主动齿轮和从动齿轮,主动齿轮键连接在前旋转轴后端并位于第六轴承座后方,从动齿轮键连接在后旋转轴前端并位于第七轴承座前方,主动齿轮与从动齿轮啮合。

3.根据权利要求2所述的小麦秸秆抛撒机,其特征在于:前转盘和后转盘均为正方形结构,前固定板和后固定板分别设有四个,四个前固定板分别设在前转盘的四个角上,四个后固定板分别设在后转盘的四个角上。
