专利号: 2016101220671
申请人: 林立荣
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

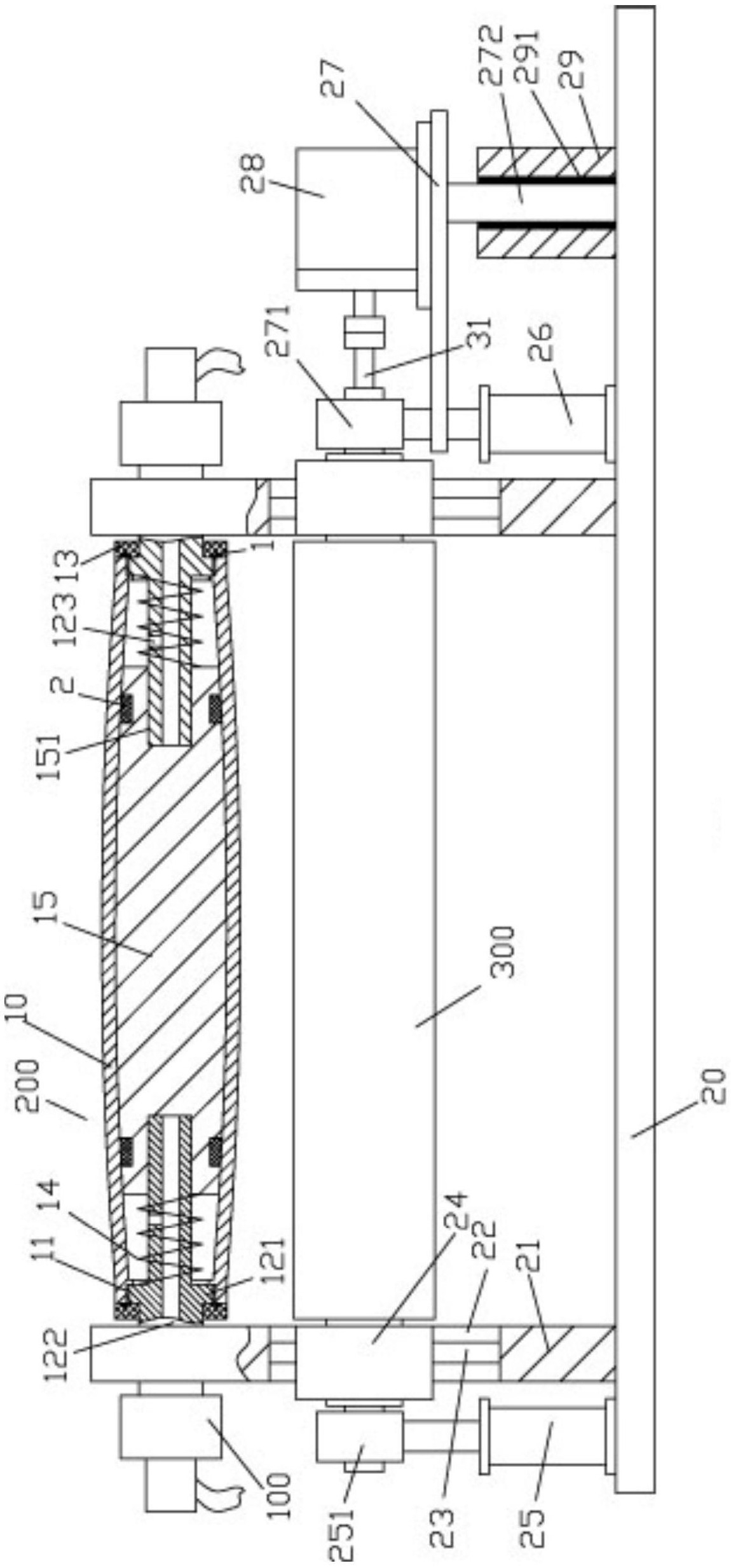

1.一种具有液压调节轧辊的布料轧机,包括轧辊(200)和水平辊(300),其特征在于:所述轧辊(200)的两端铰接在机架(20)的两个竖直支撑板(21)的上部处,两个竖直支撑板(21)的下部具有移动通槽(22),移动通槽(22)的两个内侧壁上具有限位凸起条(23),移动块(24)插套在移动通槽(22)中,限位凸起条(23)插套在移动块(24)的侧壁上具有的竖直凹槽(241)中,水平辊(300)的两端铰接在对应的移动块(24)上,机架(20)的底板上固定有左推动油缸(25)和右推动油缸(26),左推动油缸(25)的推杆的端部固定有连接部(251),连接部(251)铰接在水平辊(300)的左端处,右推动油缸(26)的推杆上固定有调节板(27),调节板(27)上固定有右连接部(271)和转动电机(28),水平辊(300)的右端铰接在右连接部(271)上,水平辊(300)的右端具有的轴连接部(31)通过联轴器与转动电机(28)的输出轴相连接,调节板(27)的底面固定有支撑杆(272),支撑杆(272)插套在机架(20)的底板上固定有的导向套(29)中;

所述轧辊(200)包括橡胶外辊套(10),橡胶外辊套(10)外壁直径为中部外壁的直径向橡胶外辊套(10)的两端渐次缩小,橡胶外辊套(10)的两端内壁具有花键槽(11),两个连接轴(12)的中部伸入橡胶外辊套(10),连接轴(12)的中部外壁具有向外径向延伸的花键齿部(121),花键齿部(121)插套在花键槽(11)中,连接轴(12)插套在端部连接盖(13)中,端部连接盖(13)通过螺栓固定连接在橡胶外辊套(10)的端面上,连接轴(12)的外部铰接在竖直支撑板(21)的上部处,连接轴(12)的外端伸出竖直支撑板(21)并固定有旋转接头(100);

所述连接轴(12)内具有轴向流通孔(122),轴向流通孔(122)与旋转接头(100)相通;

所述橡胶外辊套(10)的中部插套有中间辊体(15),中间辊体(15)为中部外壁的直径向中间辊体(15)的两端渐次缩小,中间辊体(15)的外壁与橡胶外辊套(10)的内壁面相对应;

所述连接轴(12)的内端插套在中间辊体(15)的端部具有的插孔(151)中;

所述导向套(29)的内侧壁上固定有耐磨层(291)。

2.根据权利要求1所述的一种具有液压调节轧辊的布料轧机,其特征在于:所述连接轴(12)处于橡胶外辊套(10)中的部分插套有缓冲弹簧(14),缓冲弹簧(14)的一端着力于中间辊体(15)的一端、另一端着力于花键齿部(121)的端面上。

3.根据权利要求1所述的一种具有液压调节轧辊的布料轧机,其特征在于:所述连接轴(12)处于橡胶外辊套(10)中的部分侧壁上具有出液孔(123),出液孔(123)与轴向流通孔(122)相通。

4.根据权利要求1所述的一种具有液压调节轧辊的布料轧机,其特征在于:所述端部连接盖(13)与橡胶外辊套(10)的端面之间夹持有密封圈(1)。

5.根据权利要求1所述的一种具有液压调节轧辊的布料轧机,其特征在于:所述中间辊体(15)靠近两端处的外壁面上嵌套有第二密封圈(2),第二密封圈(2)压靠在橡胶外辊套(10)的内侧壁上。
