专利号: 2016101235215
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

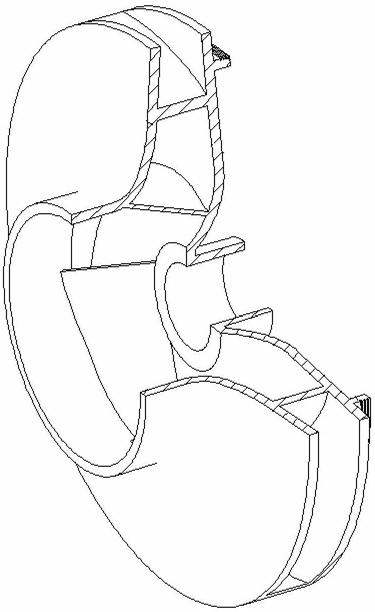

1.一种能实现轴向力自平衡的单级离心泵,包括泵体、叶轮组件、泵轴以及轴套,所述的泵轴的一端伸入所述的泵体内部,所述的泵轴通过轴套与所述的泵体密封连接,所述的泵轴与所述的轴套间隙配合;所述的叶轮组件安装在伸入泵体内部的所述的泵轴的末端,所述的叶轮组件与所述的泵体内部的叶轮安装腔间隙配合;所述的叶轮组件包括叶轮、叶轮前盖板和叶轮后盖板,所述的叶轮安装在所述的叶轮前盖板和所述的叶轮后盖板围成的腔体内,并且所述的叶轮后盖板的后部构成平衡室,所述的后盖板的平衡室与叶轮吸入口相联,其特征在于:所述的叶轮后盖板外表面设置一圈与叶轮同轴的后口环;所述的叶轮后盖板的后口环内直径比所述的叶轮前盖板的前口环外直径大,并且所述的后口环的外表面分布沟槽。

2.如权利要求1所述的一种能实现轴向力自平衡的单级离心泵,其特征在于:叶轮安装腔的内表面设有多块周向排布的第一筋板和多块周向排布的第二筋板,其中所述的第一筋板表面与所述的叶轮前盖板间隙配合,所述的第二筋板表面与所述的叶轮后盖板间隙配合。

3.如权利要求3所述的一种能实现轴向力自平衡的单级离心泵,其特征在于:第一筋板、第二筋板的个数均为6块,所述的第一筋板、第二筋板均匀的排布在所述的叶轮安装腔的表面。

4.如权利要求1所述的一种能实现轴向力自平衡的离心泵叶轮,其特征在于:所述的沟槽为沿口环外表面轴向、周向或者斜向排布的仿生凹槽。

5.如权利要求4所述的一种能实现轴向力自平衡的单级离心泵,其特征在于:所述的仿生凹槽为沿轴向左右交替排列的凹槽。

6.如权利要求4所述的一种能实现轴向力自平衡的单级离心泵,其特征在于:所述的沟槽为沿后口环外表面周向均匀排布的环形仿生槽。

7.如权利要求6所述的一种能实现轴向力自平衡的单级离心泵,其特征在于:所述的沟槽的横截面为V型、U型或矩形。

8.如权利要求1所述的一种能实现轴向力自平衡的离心泵叶轮,其特征在于:所述的后口环为波浪形圆环。

9.如权利要求1所述的一种能实现轴向力自平衡的离心泵叶轮,其特征在于:所述的泵轴与所述的轴套之间的间隙作为中空区,泵体的扩散段通过连通管与泵轴连通,其中连通管的一端与扩散管固接、另一端与轴套固接;所述的泵轴上设有径向的连通孔和轴向的射流孔,其中所述的连通孔与连通管的出液端口对应,所述的射流孔与叶轮安装腔连通;所述的连通孔与所述的射流孔连通;所述的连通管上配有控制阀。
