1.一种以三角形为基本单元的八面体SnTe纳米晶的制备方法，其特征在于：包括如下步骤：

1)将Te粉和NaOH溶液混合后，加入反应釜中，使得反应釜的填充度为50-80％；在加热加压作用下使Te粉完全溶解，得到混合溶液；

2)将步骤1)中得到的反应釜中混合溶液冷却后，向反应釜中加入SnCl2·2H2O或依次向反应釜加入SnCl2·2H2O和NaBH4，密封反应釜进行加热反应；

3)将反应后的溶液随炉冷却至室温，不断用蒸馏水冲洗反应产物，直至冲洗液呈中性，将反应产物真空干燥后收集。

2.根据权利要求1所述的制备方法，其特征在于：步骤1)中，得到的混合溶液中，Te和NaOH的浓度分别为0.05-0.5mol/L和1-3mol/L。

3.根据权利要求1所述的制备方法，其特征在于：步骤1)中，加热后的温度为140-160℃，保温0.8-1.5h。

4.根据权利要求1所述的制备方法，其特征在于：步骤1)中，Te粉溶解的压力为1-3MPa。

5.根据权利要求1所述的制备方法，其特征在于：步骤2)中，Te、NaOH、SnCl2·2H2O和NaBH4的物质的量之比为0.5-2：30-60：0.5-2：0-6。

6.根据权利要求1所述的制备方法，其特征在于：步骤2)中，加热反应的温度为80-160℃，反应的时间为1-15h。

7.根据权利要求1所述的制备方法，其特征在于：步骤3)中，将产物在真空70-90℃干燥

5-7小时。

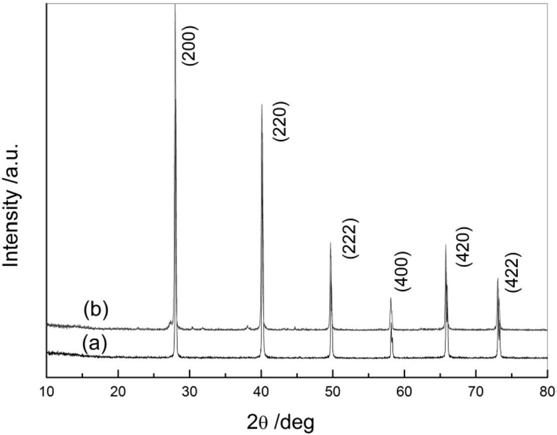

8.权利要求1-7任一所述的制备方法制备的以三角形为基本单元的八面体SnTe纳米晶，其特征在于：所述八面体SnTe的每个几何表面的形状为三角形。

9.根据权利要求8所述的以三角形为基本单元的八面体SnTe纳米晶，其特征在于：所述八面体SnTe的每个几何表面的形状为等腰三角形，优选为等边三角形。

10.权利要求8或9所述的以三角形为基本单元的八面体SnTe纳米晶在制备自旋电子器件、相变记忆材料、太阳能电池、热电转化器以及红外器件中的应用。
