专利号: 2016101283806
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

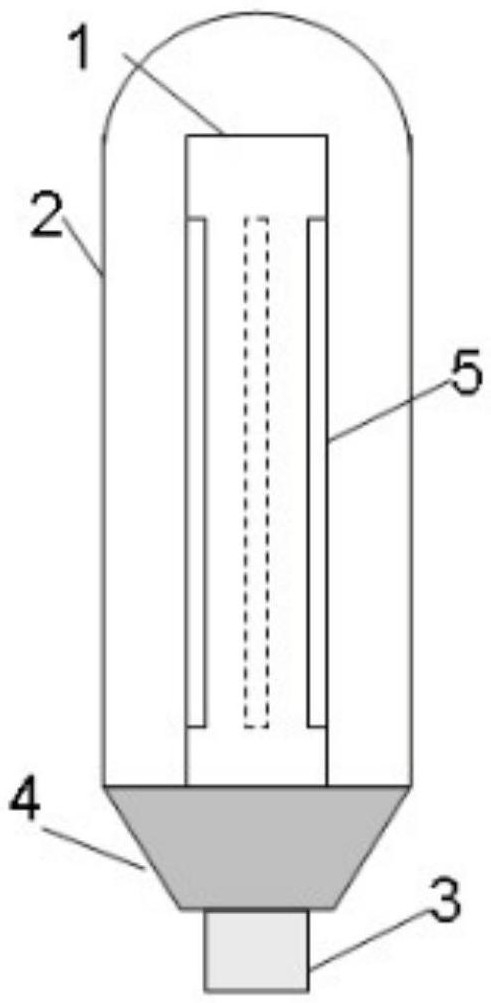

1.一种透明陶瓷荧光管内壁封装蓝光芯片的白光LED光源,其特征在于:由透明陶瓷荧光管(1)、高透光封装外壳(2)、电极(3)、散热片(4)和蓝光发光条(5)组成,其中蓝光发光条(5)用透明胶直接粘贴在透明陶瓷荧光管(1)内壁上,透明陶瓷荧光管(1)位于散热片(4)的正上方且置于高透光封装外壳(2)内,高透光封装外壳(2)倒扣在散热片(4)上端面上,电极(3)位于散热片(4)的正下方,通过连接线一端与散热片(4)连接,电极(3)的另一端同外部电源连接;其中所述的透明陶瓷荧光管(1)为Ce:YAG透明陶瓷荧光管;其在550nm处透过率为65%-75%,密度为99.0%-99.7%,厚度为0.5mm-1.5mm;所述的蓝光发光条(5)的数目为

3-8条,等间隔粘贴,粘贴时距离透明陶瓷荧光管(1)上端口的距离为透明陶瓷荧光管长度的1/5-1/3;蓝光发光条(5)芯片宽度30mil-55mil;所述的高透光封装外壳(2)口径为20mm-

50mm;透明陶瓷荧光管(1)的口径为15-45mm;电极(3)口径为15-45mm;高透光封装外壳(2)与散热片(4)上端面等口径;散热片(4)下端面口径为18-48mm;透明陶瓷荧光管(1)与高透光封装外壳(2)形成的空隙中充入散热和保护气体,其中所述的散热和保护气体为氮气、氩气、氮气与氩气的混合气体。

2.按权利要求1所述的白光LED光源,其特征在于所述白光LED光源功率为10-80W,效率为120-180lm/W。
