专利号: 2016101321583
申请人: 安泰(德清)时装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

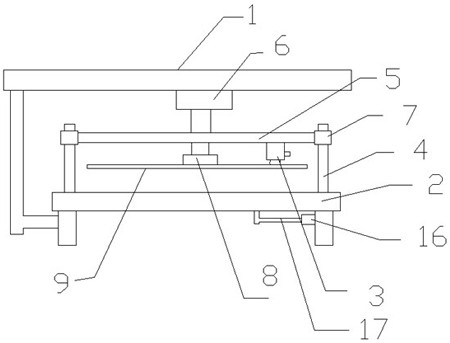

1.一种布料裁剪机,包括机架、裁剪台、裁剪机、导柱、支撑杆和压下气缸,所述裁剪台固定安装在机架上,所述导柱固定在裁剪台上,所述支撑杆的两端连接有导套,导套套接在导柱上,所述压下气缸一端连接在支撑杆上,另一端连接在机架上,所述裁剪机安装在支撑杆上,裁剪机能够在支撑杆上滑动,其特征在于:所述导柱上设置有连接杆,连接杆上焊接有压板,压板上设置有裁剪槽,所述裁剪机包括本体和圆形刀片,圆形刀片固定在本体上,且能够在本体上旋转,所述裁剪机的圆形刀片一端连接在本体上,另一端位于裁剪槽中,所述裁剪台上设置有多个均匀布置的负压孔,在机架上安装有负压泵,裁剪台为中空结构,负压泵通过管道连接在裁剪台上,管道与裁剪台的中空结构相连通,所述负压孔与裁剪台的中空结构相连通。

2.根据权利要求1所述的一种布料裁剪机,其特征在于:所述支撑杆上设置有卡槽,所述裁剪机的本体上设置有凸起,凸起卡在卡槽内,裁剪机采用伺服电机驱动,伺服电机驱动裁剪机在支撑杆上移动。

3.根据权利要求2所述的一种布料裁剪机,其特征在于:所述卡槽的截面为T字形,所述凸起也为T字形。

4.根据权利要求1所述的一种布料裁剪机,其特征在于:所述压板上的裁剪槽为“一”字形槽,裁剪槽的宽度与裁剪机上的圆形刀片厚度相适配。

5.根据权利要求1、2、3或4所述的一种布料裁剪机,其特征在于:所述裁剪机的本体上设置有楔形块,按照裁剪机的运动方向,楔形块位于圆形刀片前方。
