专利号: 2016101344212
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

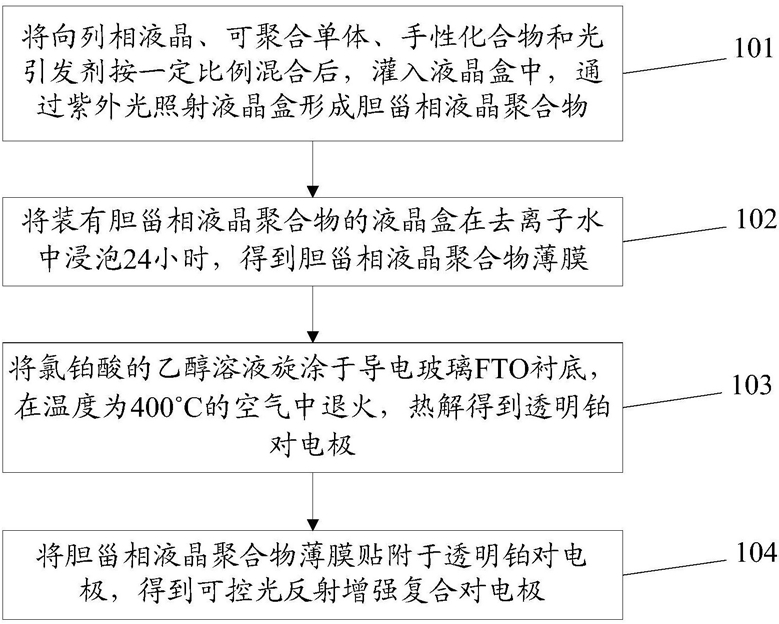

1.一种对电极制备方法,其特征在于,所述方法包括:

将向列相液晶、可聚合单体、手性化合物和光引发剂按一定比例混合后,灌入液晶盒中,通过紫外光照射所述液晶盒形成胆甾相液晶聚合物;

将装有所述胆甾相液晶聚合物的液晶盒在去离子水中浸泡24小时,得到胆甾相液晶聚合物薄膜;

将氯铂酸的乙醇溶液旋涂于导电玻璃FTO衬底,在温度为400℃的空气中退火,热解得到透明铂对电极;

将所述胆甾相液晶聚合物薄膜贴附于所述透明铂对电极,得到可控光反射增强复合对电极。

2.根据权利要求1所述的方法,其特征在于,所述将向列相液晶、可聚合单体、手性化合物和光引发剂按一定比例混合后,灌入液晶盒中,包括:将所述向列相液晶、所述可聚合单体、所述手性化合物和所述光引发剂溶于二氯甲烷得到混合溶液,并超声分散20分钟至两小时;

将超声分散后的所述混合溶液放入烘箱中,直至所述混合溶剂完全蒸发得到混合物;

在60-80℃下,将所述混合物灌入所述液晶盒中。

3.根据权利要求1或2所述的方法,其特征在于,所述向列相液晶为5CB;所述可聚合单体为C6M;所述手性化合物为R5011或S5011;所述光引发剂为安息香双甲醚。

4.根据权利要求1或2所述的方法,其特征在于,所述向列相液晶质量百分比为25~

30%,所述可聚合单体质量百分比为65~70%,所述手性化合物质量百分比为1~5%,所述光引发剂质量百分比为0.1%。

5.根据权利要求1或2所述的方法,其特征在于,所述通过紫外光照射所述液晶盒形成胆甾相液晶聚合物,包括:采用波长为365nm、强度为10mW cm-2的紫外光照射所述液晶盒1小时形成胆甾相液晶聚合物。

6.根据权利要求1或2所述的方法,其特征在于,所述将所述胆甾相液晶聚合物薄膜贴附于所述透明铂对电极,包括:将1~6层所述胆甾相液晶聚合物薄膜贴附于所述透明铂对电极背面。

7.一种对电极,其特征在于,所述对电极包括:

透明铂对电极以及覆盖在所述透明铂对电极背面的胆甾相液晶聚合物薄膜,所述胆甾相液晶聚合物薄膜是将向列相液晶、可聚合单体、手性化合物和光引发剂按一定比例混合后,灌入液晶盒中,通过紫外光照射所述液晶盒形成胆甾相液晶聚合物后,再将装有所述胆甾相液晶聚合物的液晶盒在去离子水中浸泡24小时得到的。

8.根据权利要求7所述的对电极,其特征在于,所述向列相液晶为5CB;所述可聚合单体为C6M;所述手性化合物为R5011或S5011;所述光引发剂为安息香双甲醚。

9.根据权利要求7所述的对电极,其特征在于,所述向列相液晶质量百分比为25~

30%,所述可聚合单体质量百分比为65~70%,所述手性化合物质量百分比为1~5%,所述光引发剂质量百分比为0.1%。

10.一种染料敏化太阳能电池,其特征在于,所述染料敏化太阳能电池包括权利要求7-

9任一项所述的对电极。
