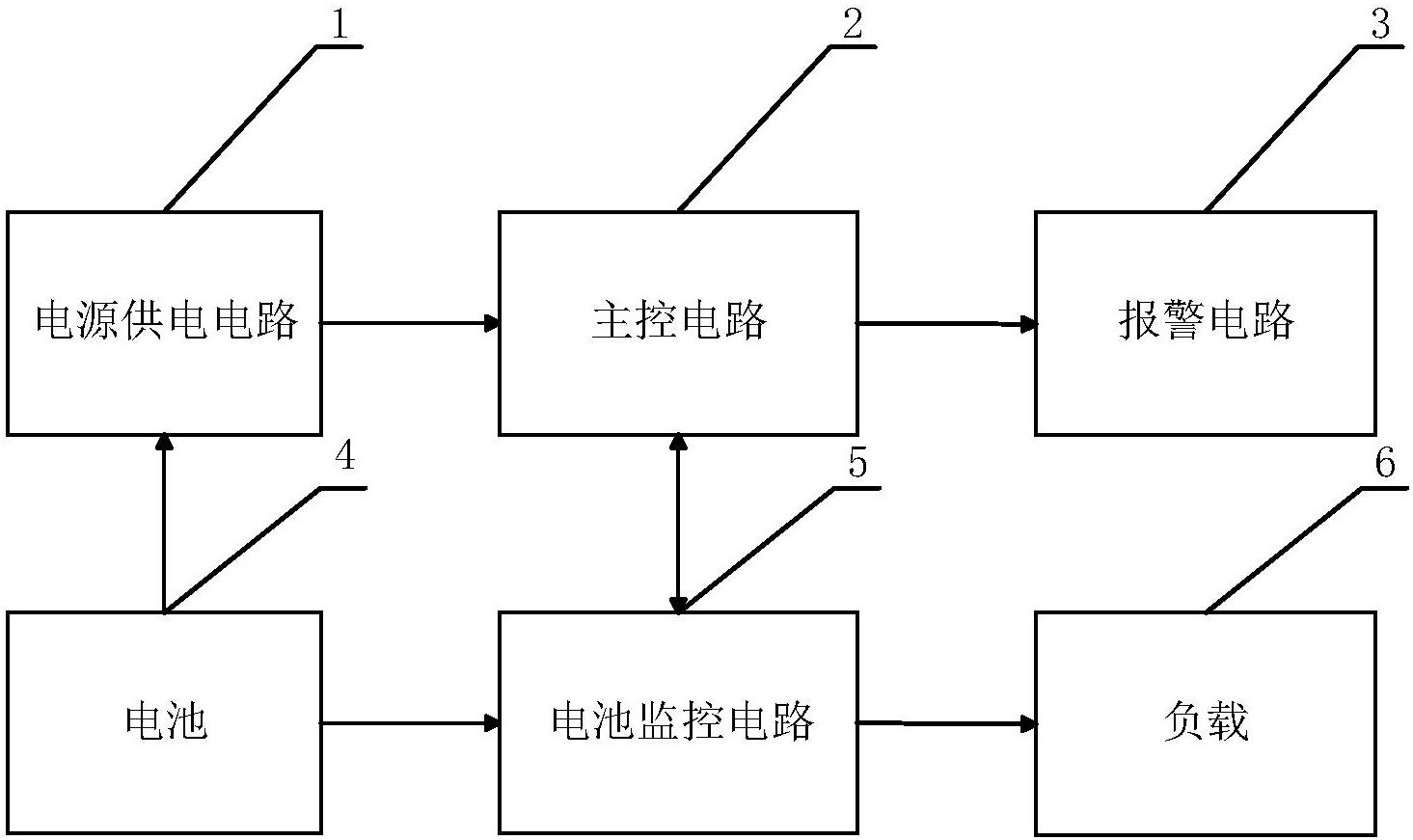

1.一种低功耗的电源监控电路，包括电池监控电路，电源供电电路，报警电路和主控电路；

其特征在于：所述的电源供电电路包括一级电源芯片U1、二级电源转换芯片U2、第一钽电容C1、第四钽电容C4、第二瓷片电容C2、第三瓷片电容C3、第四瓷片电容C4、第一直流二极管D1、第二稳压二极管D2、第三发光二极管D3、第一功率电感L1、第一电阻R1、第二电阻R2、第三电阻R3和第一开关S1；

第二接口P1的1管脚直接接地，2脚与第一直流二极管D1的正极连接，第一直流二极管D1的负极与第一开关S1的一端连接，第一开关S1的另一端与一级电源芯片U1的7脚、第五钽电容C5的正极连接，第五钽电容C5的负极与一级电源芯片U1的接地端6脚、一级电源芯片U1的9脚连接并接地；一级电源芯片U1的1管脚与第四瓷片电容C4的一端连接，第四瓷片电容C4的另一端与第二稳压二极管D2的负极、第一功率电感L1的一端、一级电源芯片U1的8脚连接；第二稳压二极管D2的正极与地连接，第一功率电感L1的另一端与第一钽电容C1的正极、第二电阻R2的一端、第一电阻R1的一端、第二瓷片电容C2、二级电源芯片U2的3脚连接，第一钽电容C1的负极接地，第二电阻R2的另一端与一级电源芯片U1的4管脚和第三电阻R3的一端连接，第三电阻R3的另一端接地；第一电阻R1的另一端与第三发光二极管D3的正极连接，第三发光二极管D3的负极与地连接；第二瓷片电容C2的另一端与二级电源芯片U2的1脚连接并与地连接；二级电源芯片U2的2脚与4脚连接，并与第三瓷片电容C3的一端连接，第三瓷片电容C3的另一端与地连接；

主控电路主要包括主控芯片U3；

主控芯片U3的10脚，20脚，27脚，74脚直接接地，主控芯片U3的49脚与第七瓷片电容C7的一端连接，第七瓷片电容C7的另一端与地连接；主控芯片U3的73脚与第九瓷片电容C9的一端连接，第九瓷片电容C9的另一端与地连接；主控芯片U3的99脚与第十电阻R10的一端连接，第十电阻R10的另一端与地连接；主控芯片U3的94脚与第九电阻R9的一端连接，第九电阻R9的另一端与地连接；主控芯片U3的11脚，19脚，21脚，22脚，28脚，50脚，75脚和100脚与电源供电电路的二级转换芯片U2的2脚和4脚连接；第十三瓷片电容C13的一端与第十四瓷片电容C14的一端、第十五瓷片电容C15的一端、第十六瓷片电容C16的一端、第十七瓷片电容C17的一端、第十八瓷片电容C18的一端、第十九瓷片电容C19的一端、第二十瓷片电容C20的一端、电源供电电路的二级转换芯片U2的2脚和4脚连接，另一端接地；第十四瓷片电容C14的另一端接地；第十五瓷片电容C15的另一端接地；第十六瓷片电容C16的另一端接地；

第十七瓷片电容C17的另一端接地；第十八瓷片电容C18的另一端接地；第十九瓷片电容C19的另一端接地；第二十瓷片电容C20的另一端接地；主控芯片U3的12管脚与第二晶振Y2的一端、第十一瓷片电容C11的一端连接，第十一瓷片电容C11的另一端接地；主控芯片U3的13管脚与第二晶振Y2的另一端、第十瓷片电容C10的一端连接，第十瓷片电容C10的另一端接地；

主控芯片U3的14脚与第十一电阻R11，第十二瓷片电容C12，第二开关S2的一端连接，第十一电阻R11的另一端与电源供电电路的二级电源转换芯片U2的2脚和4脚连接；第十二瓷片电容C12的另一端与第二开关S2的另一端连接并接地；主控芯片U3的9脚与第一晶振的Y1、第八瓷片电容C8的一端连接，第八瓷片电容C8的另一端接地，第一晶振Y1的一端与U3的8脚、第六瓷片电容C6的一端连接，第六瓷片电容C6的另一端接地；主控芯片U3的23脚与电池监控电路中第十二电阻R12和第十三电阻R13的一端连接；主控芯片U3的24脚与电池监控电路中第二十一瓷片电容C21、第十六电阻R16的一端连接；主控芯片U3的25脚与电池监控电路中第十四电阻R14的一端连接；主控芯片U3的26脚与电池监控电路中第十五电阻R15的一端连接；主控芯片U3的81脚与报警电路中第四电阻R4的一端连接，主控芯片U3的85脚与报警电路中第五电阻R5的一端连接，主控芯片U3的55脚与报警电路中第六电阻R6的一端连接；

第二接口P2的4脚接地，1脚与电源供电电路中二级转换芯片U2的2脚和4脚以及第七电阻R7，第八电阻R8的一端连接，2脚与主控芯片U3的76脚、第八电阻R8的另一端连接，3脚与主控芯片U3的72脚、第七电阻R7的另一端连接；

报警电路包括第四电阻R4、第五电阻R5、第六电阻R6和第四发光二极管D4、第五发光二级光D5、第六发光二极管D6；第四电阻R4的一端与主控电路中主控芯片U3的81脚连接，另一端与第四发光二极管D4的正极连接，第四发光二极管D4的负极接地；第五电阻R5的一端与主控电路中主控芯片U3的85脚连接，另一端与第五发光二极管D5的正极连接，第五发光二极管D5的负极接地；第六电阻R6的一端与主控电路中主控芯片U3的55脚连接，另一端与第六发光二极管D6的正极连接，第六发光二极管D6的负极接地；

电池监控电路包括电池监控芯片U4、第十二电阻R12、第十三电阻R13、第十四电阻R14、第十五电阻R15、第十六电阻R16、第十七电阻R17、第三接口P3、第二十一瓷片电容C21、第七直流二极管D7；第三接口P3的1脚接地，第三接口P3的2脚与第十三电阻R13的一端、电池监控电路U4的8脚，9脚和10脚连接；第十三电阻R13的另一端与主控电路中主控芯片U3的23脚、第十二电阻R12的一端连接，第十二电阻R12的另一端接地；第十四电阻R14的一端与主控电路中主控芯片U3的25脚连接，另一端与电池监控芯片U4的12脚连接；电池监控芯片U4的14脚与第十六电阻R16和第十七电阻R17的一端连接，第十七电阻R17的另一端与第二十一瓷片电容C21的一端连接并接地；第十六电阻R16的另一端与主控电路中主控芯片U3的24脚、第二十一瓷片电容C21的一端连接；电池监控芯片U4的3脚与第十五电阻R15的一端连接，第十五电阻R15的另一端与主控电路中主控芯片U3的26脚连接；电池监控芯片U4的5脚，

6脚和7脚连在一起，并与第七直流二极管D7的正极连接；

所述的一级电源转换芯片U1采用的是TI公司的TPS5430；二级电源转换芯片U2采用的是AMS公司的AMS1117-3.3，主控芯片U3采用的是ST公司的STMF407VGT6，电池监控芯片U4采用的是TI公司的TPS1H100。
