专利号: 2016101422052
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

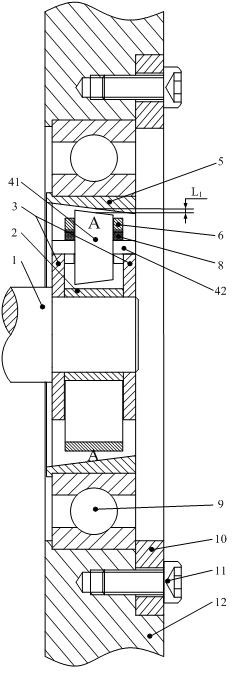

1.一种圆锥滚子式同时消除滚动轴承内圈径轴向间隙的保护装置,包括转子(1)、保护轴承、轴承压盖(10)、螺钉(11)、和轴承座(12),所述转子(1)外围安装保护轴承,轴承压盖(10)通过螺钉(11)与轴承座(12)固定连接,轴向压紧滚动轴承,轴承座(12)与外部的机座固定连接,所述保护轴承包括楔形圆板(3)、定位圆筒(2)、斜面套筒(5)、圆锥滚子(4)、环形连接件(6)、导槽(7)、弹性支撑件(8)、滚动轴承(9);

所述环形连接件(6),环形连接件(6)中沿着周向均匀设置有与圆锥滚子(4)数目对应的导槽(7);

所述弹性支撑件(8),设置于环形连接件(6)中每个导槽(7)与圆锥滚子轴(42)之间,可允许圆锥滚子(4)的径向位移;

所述滚动轴承(9),滚动轴承(9)外圈安装于轴承座(12)中,通过轴承压盖(10)轴向压紧其特征是:

所述楔形圆板(3)设有左右两块,分别置于环形连接件(6)的两侧,以过盈配合的方式安装于转子(1)上,楔形圆板(3)外周向表面设置为与圆锥滚子(4)数目对应的重复圆弧段H1,每一圆弧段H1与装置中心的径向距离L2由中间向两端逐渐增加;

所述定位圆筒(2),置于两块楔形圆板(3)的轴向中间位置,并与楔形圆板(3)一致以过盈配合的方式安装于转子(1)上,定位圆筒(2)的宽度略大于环形连接件(6)的宽度;

所述斜面套筒(5),内表面加工为带有锥度的斜面,外表面无锥度并安装于滚动轴承(9)内圈;

所述圆锥滚子(4),圆锥滚子(4)的锥度与斜面套筒(5)锥度相同,但与斜面套筒(5)的斜面方向反向放置,圆锥滚子(4)沿轴向与斜面套筒(5)内表面存在的均匀大小的间隙L1;

另外,圆锥滚子(4)包括2个以上的圆锥滚子分体(41),各圆锥滚子分体(41)通过两端设置的滚子轴(42)分布于环形连接件中设置的导槽(7)内;同时,滚子轴(42)径向内侧的外圆周面与楔形圆板(3)外周向表面接触。

2.根据权利要求1所述的圆锥滚子式同时消除滚动轴承内圈径轴向间隙的保护装置,其特征是,所述圆锥滚子分体(41)具有2~200个。

3.根据权利要求1所述的圆锥滚子式同时消除滚动轴承内圈径轴向间隙的保护装置,其特征是,所述滚动轴承(9)为深沟球轴承,或为一对角接触轴承。

4.根据权利要求1所述的圆锥滚子式同时消除滚动轴承内圈径轴向间隙的保护装置,其特征是,所述轴承压盖(10)为圆盘状,轴承压盖(10)压于轴承座(12)与滚动轴承(9)的接缝处。

5.根据权利要求1所述的圆锥滚子式同时消除滚动轴承内圈径轴向间隙的保护装置,其特征是,所述弹性支撑件(8)为独立的弹簧元件,或是与环形连接件为一体、并通过线切割工艺加工而成的结构。
