1.一种层状MoS2-Ni纳米复合材料的制备方法，其特征在于：该方法包括以下步骤：步骤一，将二硫化钼粉末加入分层溶液中进行分层反应，形成混合液；

所述的分层溶液为芳香族硫醚的乙醇溶液；

所述的芳香族硫醚为聚苯硫醚或芳香族二胺单体硫醚，芳香族硫醚的乙醇溶液的质量浓度为10％～60％；

所述的分层反应的具体过程为：将二硫化钼粉末研磨至200目过筛，将二硫化钼粉末加入芳香族硫醚的乙醇溶液中，加热至30～50℃并搅拌3～12h，形成混合液；

步骤二，在混合液中加入氧化剂进行氧化插层反应，过滤干燥后得到插层二硫化钼粉末；

所述的氧化剂为高锰酸钾；

所述的氧化插层反应的具体过程为：向混合液中加入高锰酸钾，加热至50～90℃并搅拌3～8h，过滤，将滤饼烘干，得到插层二硫化钼粉末；

步骤三，将乙酰丙酮镍溶于四氢呋喃中，加入插层二硫化钼粉末，搅拌混合进行反应，离心、清洗、干燥后得到MoS2-Ni混合粉末；

所述的步骤三的具体过程为：将乙酰丙酮镍溶于四氢呋喃中，加入插层二硫化钼粉末，搅拌混合均匀后将混合液转移至聚四氟乙烯内衬反应釜中，加热至190～220℃反应4～9h，离心、清洗、干燥后得到MoS2-Ni混合粉末；

步骤四，将MoS2/Ni混合粉末与爆炸剂混合，进行爆炸反应，冷却至室温后取出爆炸反应产物,即得到层状MoS2-Ni纳米复合材料；

所述的爆炸剂为苦味酸；

所述的爆炸反应的具体过程为：将MoS2-Ni混合粉末与苦味酸混合均匀，装入高压反应釜中，将高压反应釜抽真空并通入氩气，加热至350～600℃发生爆炸，随炉冷却至室温后取出爆炸反应物，即得到层状MoS2-Ni纳米复合材料。

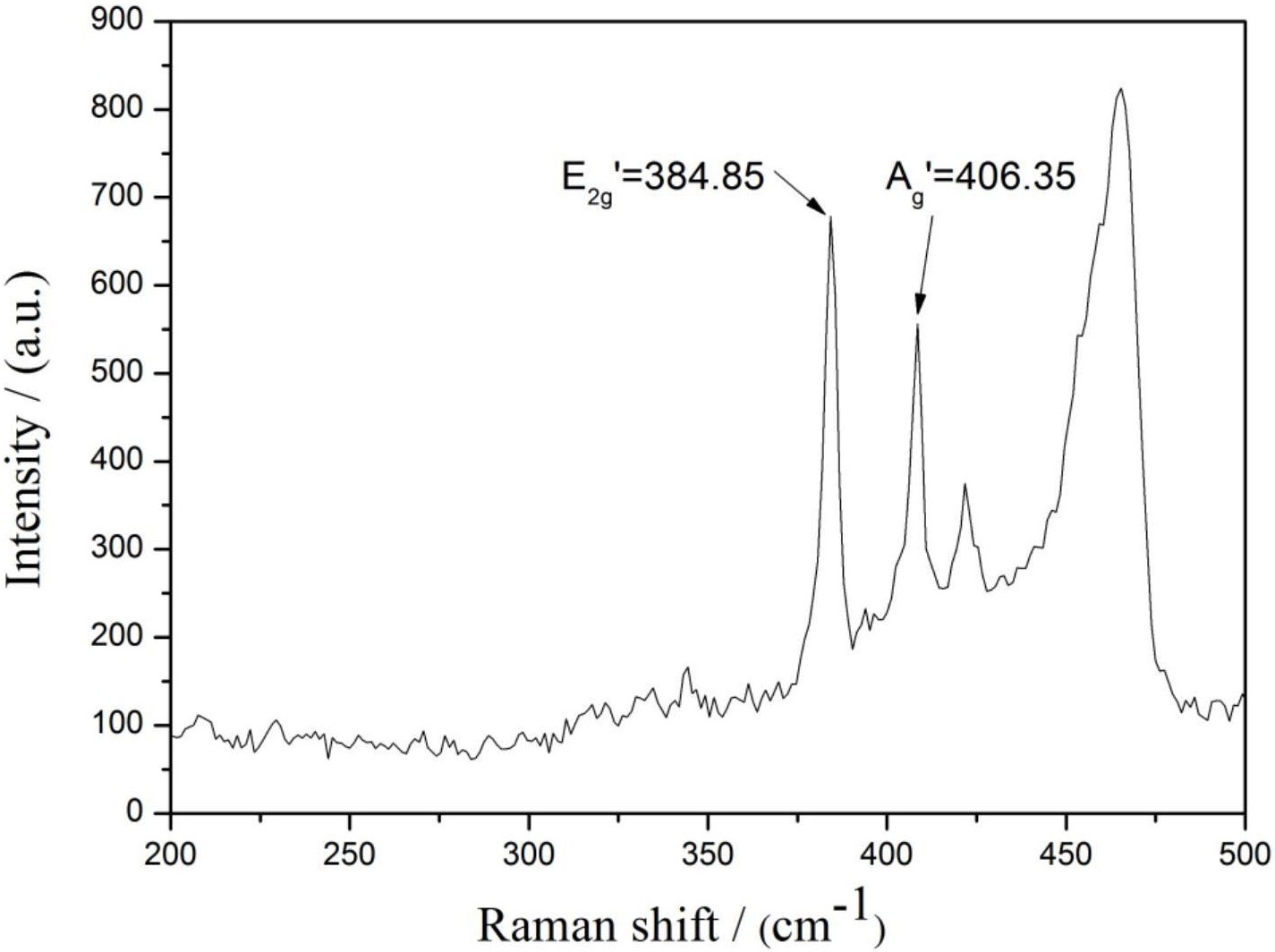

2.如权利要求1所述的制备方法，其特征在于：步骤一中，所述的二硫化钼粉末与芳香族硫醚的质量比为1:(10～40)。

3.如权利要求1所述的制备方法，其特征在于：步骤二中，所述的高锰酸钾与混合液中的二硫化钼的质量比为(0.5～3):1。

4.如权利要求1所述的制备方法，其特征在于：步骤三中，所述的：乙酰丙酮镍的四氢呋喃溶液浓度为0.01～0.03mg/L，所述的乙酰丙酮镍与插层二硫化钼粉末的质量比为(0.3～

2):1。

5.如权利要求1所述的制备方法，其特征在于：步骤四中，所述的MoS2-Ni混合粉末与苦味酸的质量比1：(0.5～3)。
