1.一种纳米四氧化三铁粉末的制备方法，其特征在于：该方法先将硝酸铁和柠檬酸混合制成干凝胶，研磨成凝胶粉末；

向凝胶粉末中加入爆炸剂进行爆炸反应，冷却至室温后取出爆炸反应产物，即得到纳米四氧化三铁粉末。

2.如权利要求1所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的干凝胶的制备过程为：先将硝酸铁溶解，恒温搅拌0.5～1h，温度为30～40℃，加入柠檬酸固体，恒温搅拌0.5～1h，温度30～40℃，使混合均匀；加入氨水调节pH值至6.0～8.0，恒温搅拌8～

10h，温度50～100℃；将体系转移到大瓷皿中，放入干燥箱100～150℃，干燥12～24h，得到干凝胶。

3.如权利要求2所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的硝酸铁与柠檬酸的质量比为1：(1～3.5)。

4.如权利要求3所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的硝酸铁和柠檬酸固体溶解所用的去离子水的质量与所要溶解的固体的质量相等。

5.如权利要求1所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的爆炸剂为苦味酸。

6.如权利要求5所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的爆炸反应的具体过程为：将凝胶粉末与苦味酸混合均匀装入高压反应釜中，抽真空并通入氩气，升温至400～800℃，保温0.5～1h，发生爆炸反应，随炉冷却至室温，得到的爆炸产物即为纳米四氧化三铁粉末。

7.如权利要求6所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的凝胶粉末与苦味酸的质量比为1：(1～3)。

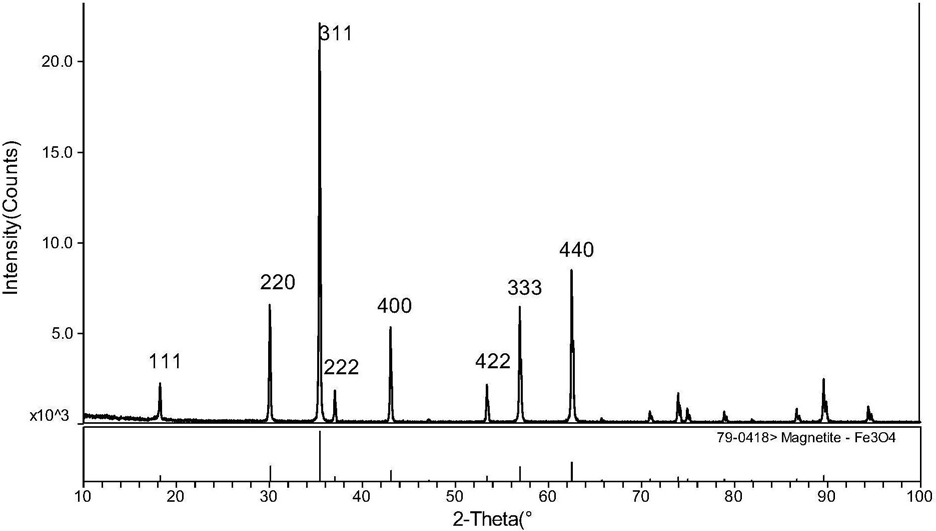

8.如权利要求1所述的纳米四氧化三铁粉末的制备方法，其特征在于：所述的纳米四氧化三铁粉末的粒径在10nm～50nm。
