1.一种层状MoS2-TiO2纳米复合材料的制备方法，其特征在于：该方法包括以下步骤：步骤一，将二硫化钼粉末加入分层溶液中进行分层反应，反应完成后过滤，烘干，得到分层二硫化钼粉末；

步骤二，将钛酸四丁酯、二乙醇胺与无水乙醇混合后加入蒸馏水中，进行螯合反应，得到前驱体溶液，前驱体溶液蒸发干燥后得到干凝胶，研磨得到干凝胶粉末；

步骤三，向分层二硫化钼粉末中加入干凝胶粉末和爆炸剂，进行爆炸反应，冷却至室温后取出爆炸反应产物，即得到层状MoS2-TiO2纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述的分层溶液为芳香族硫醚的乙醇溶液；所述的爆炸剂为苦味酸。

3.如权利要求2所述的制备方法，其特征在于：所述的芳香族硫醚为聚苯硫醚或芳香族二胺单体硫醚，芳香族硫醚的乙醇溶液的质量浓度为10％～60％。

4.如权利要求2所述的制备方法，其特征在于：步骤一中，所述的分层反应的具体过程为：将二硫化钼粉末研磨至200目过筛，将二硫化钼粉末加入芳香族硫醚的乙醇溶液中，加热至30～70℃并搅拌5～12h，过滤，烘干，得到分层二硫化钼粉末。

5.如权利要求2所述的制备方法，其特征在于：步骤一中，所述的二硫化钼粉末与芳香族硫醚的质量比为1:(10～40)。

6.如权利要求2所述的制备方法，其特征在于：步骤二中，螯合反应的具体过程为：将钛酸四丁酯、二乙醇胺与无水乙醇混合后加入蒸馏水中，在45～80℃下搅拌螯合3～10h后得到前驱体溶液，将前驱体溶液在100～130℃下蒸发干燥6～15h后得到干凝胶，并将其研磨至200目过筛得到干凝胶粉末。

7.如权利要求2所述的制备方法，其特征在于：步骤二中，所述的所述的钛酸四丁酯、二乙醇胺、无水乙醇与蒸馏水的质量体积比为1g:(10～20)ml:(15～30)ml:(5～20)ml。

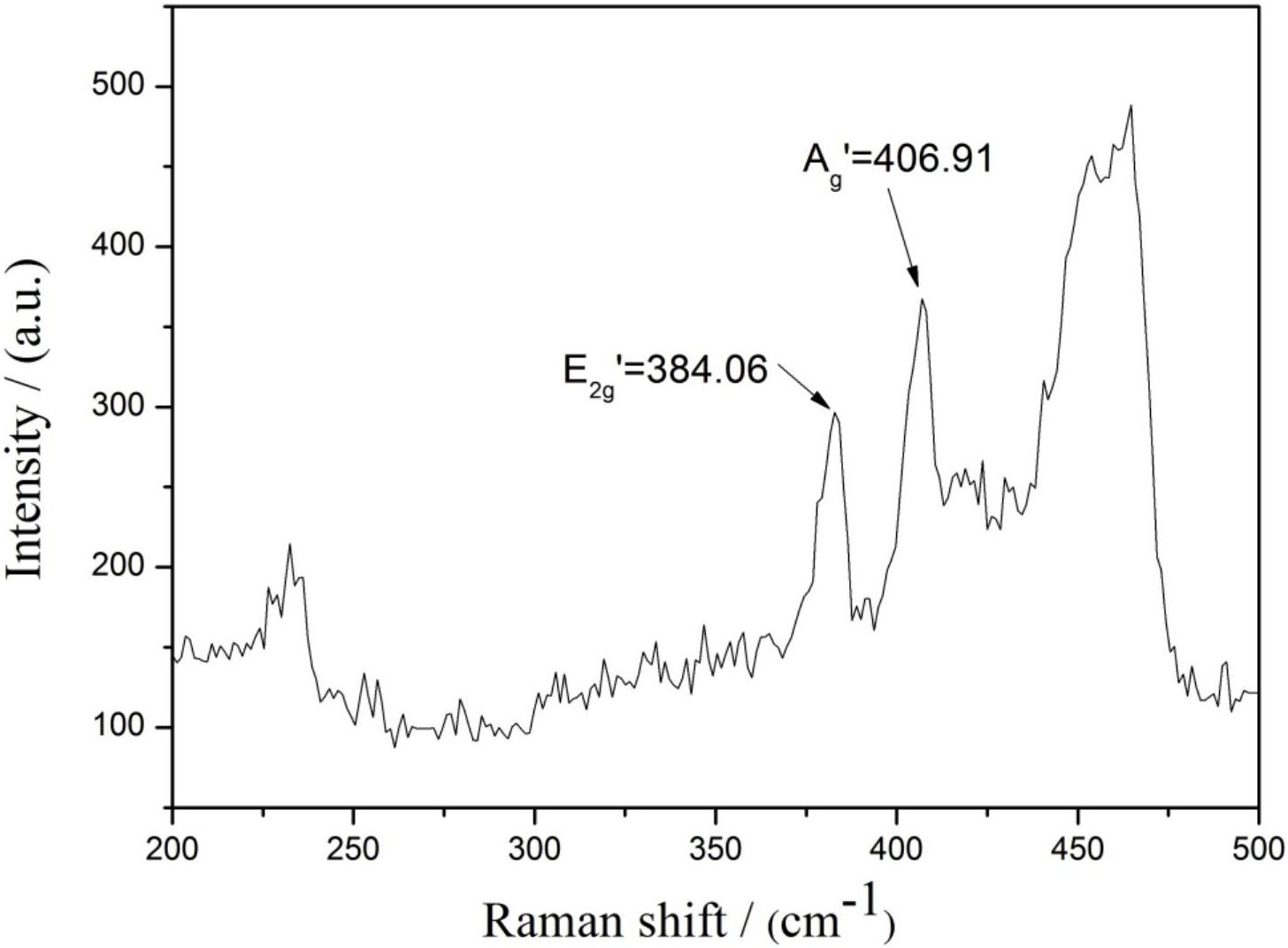

8.如权利要求2所述的制备方法，其特征在于：步骤三中，所述的爆炸反应的具体过程为：将分层二硫化钼粉末、干凝胶粉末和苦味酸混合均匀，装入高压反应釜中，将高压反应釜抽真空并通入氩气，加热至350～600℃发生爆炸，随炉冷却至室温后取出爆炸反应物，即得到层状MoS2-TiO2纳米复合材料。

9.如权利要求2所述的制备方法，其特征在于：步骤三中，所述的分层二硫化钼粉末、干凝胶粉末和苦味酸混合的质量比为1:(0.5～5):(0.5～3)。
