1.一种pH响应荧光聚合物的制备方法，其特征在于：所述制备方法工艺步骤如下：(1)合成带功能性官能团的荧光探针小分子，具体合成工艺如下：

①采用Mcmurry法合成探针小分子4-羟基四苯乙烯，反应方程式为：

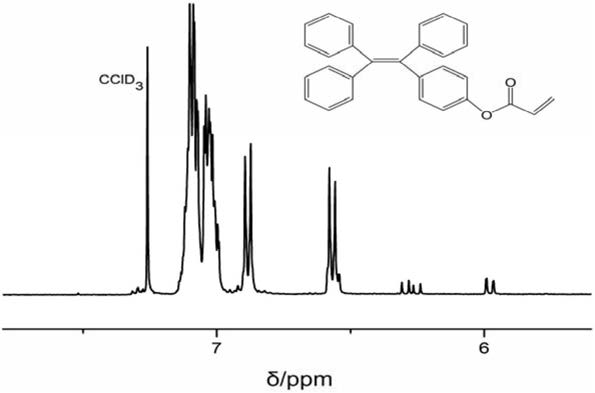

②将双键引入上述步骤①得到的4-羟基四苯乙烯上，即将4-羟基四苯乙烯与丙烯酰氯反应合成4-丙烯酰氧基四苯乙烯，反应方程式为：(2)将步骤(1)合成的带有功能性官能团的荧光探针小分子按比例与pH响应荧光聚合物单体进行自由基共聚合，接枝到pH响应荧光聚合物链上得到pH响应荧光聚合物，聚合工艺如下：将4-丙烯酰氧基四苯乙烯与甲基丙烯酸N,N-二甲胺乙酯进行共聚合，将荧光探针四苯乙烯基团引入聚甲基丙烯酸N,N-二甲胺乙酯中，反应方程式为：

2.如权利要求1所述pH响应荧光聚合物的制备方法，其特征在于：步骤①所述反应原料为二苯甲酮、4-羟基二苯甲酮、锌粉、四氯化钛，摩尔比为：1.2:1:4.4:2。

3.如权利要求1所述pH响应荧光聚合物的制备方法，其特征在于：步骤②所述反应原料为4-羟基四苯乙烯、丙烯酰氯、三乙胺(Et3N)，摩尔比为：1:1.2:1。

4.如权利要求1所述pH响应荧光聚合物的制备方法，其特征在于：步骤(2)所述反应原料为4-丙烯酰氧基四苯乙烯、甲基丙烯酸N,N-二甲胺乙酯、AIBN、甲苯。

5.如权利要求4所述pH响应荧光聚合物的制备方法，其特征在于：所述甲基丙烯酸N,N-二甲胺乙酯和4-丙烯酰氧基四苯乙烯的优选投料摩尔比为200:1。

6.一种如权利要求1所述的制备方法制得的pH响应荧光聚合物的测试方法，其特征在于：将步骤(2)所得的pH响应荧光聚合物溶于不同配比的良/劣溶剂混合物中，测其荧光光谱和荧光性能；再通过改变pH条件，检测其荧光谱图，通过对荧光强度的比较，确定聚合物对不同pH条件的响应性能。

7.如权利要求6所述的pH响应荧光聚合物的测试方法，其特征在于：所述pH响应荧光聚合物溶于不同配比的良/劣溶剂混合物中的浓度为1～5mg/mL。

8.如权利要求6所述的pH响应荧光聚合物的测试方法，其特征在于：测定pH响应荧光聚合物对不同pH条件的响应性能的pH缓冲溶液浓度为1～5mg/mL。

9.如权利要求6所述的pH响应荧光聚合物的测试方法，其特征在于：pH响应荧光聚合物对不同pH条件响应性能的pH响应范围为2-9。
