1.一种制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，包括如下步骤：

将油酸和苄醚混合后置于反应容器内，再加入乙酰丙酮铁，然后向反应容器的液面以下通入氩气使上述原料混合均匀，接着加热回流，加热回流过程中继续通入氩气，然后冷却至室温，清洗后，加入氯仿中得到四氧化三铁纳米颗粒。

2.根据权利要求1所述制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，加热回流的温度为298～302℃，加热回流的时间为8～10min。

3.根据权利要求1或2所述制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，油酸和苄醚的体积比为1～1.6：9～11。

4.根据权利要求1-3任一项所述制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，乙酰丙酮铁和油酸的质量体积比(g/ml)为0.65～0.75：1～1.6。

5.根据权利要求1-4任一项所述制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，清洗过程中，清洗液由甲苯和正己烷混合得到。

6.根据权利要求1-5任一项所述制备高饱和磁化强度四氧化三铁纳米颗粒的方法，其特征在于，包括如下步骤：将油酸和苄醚混合后置于双颈圆底烧瓶内，油酸和苄醚的体积比为1.2～1.4：9.5～10.5，再加入乙酰丙酮铁，乙酰丙酮铁和油酸的质量体积比(g/ml)为

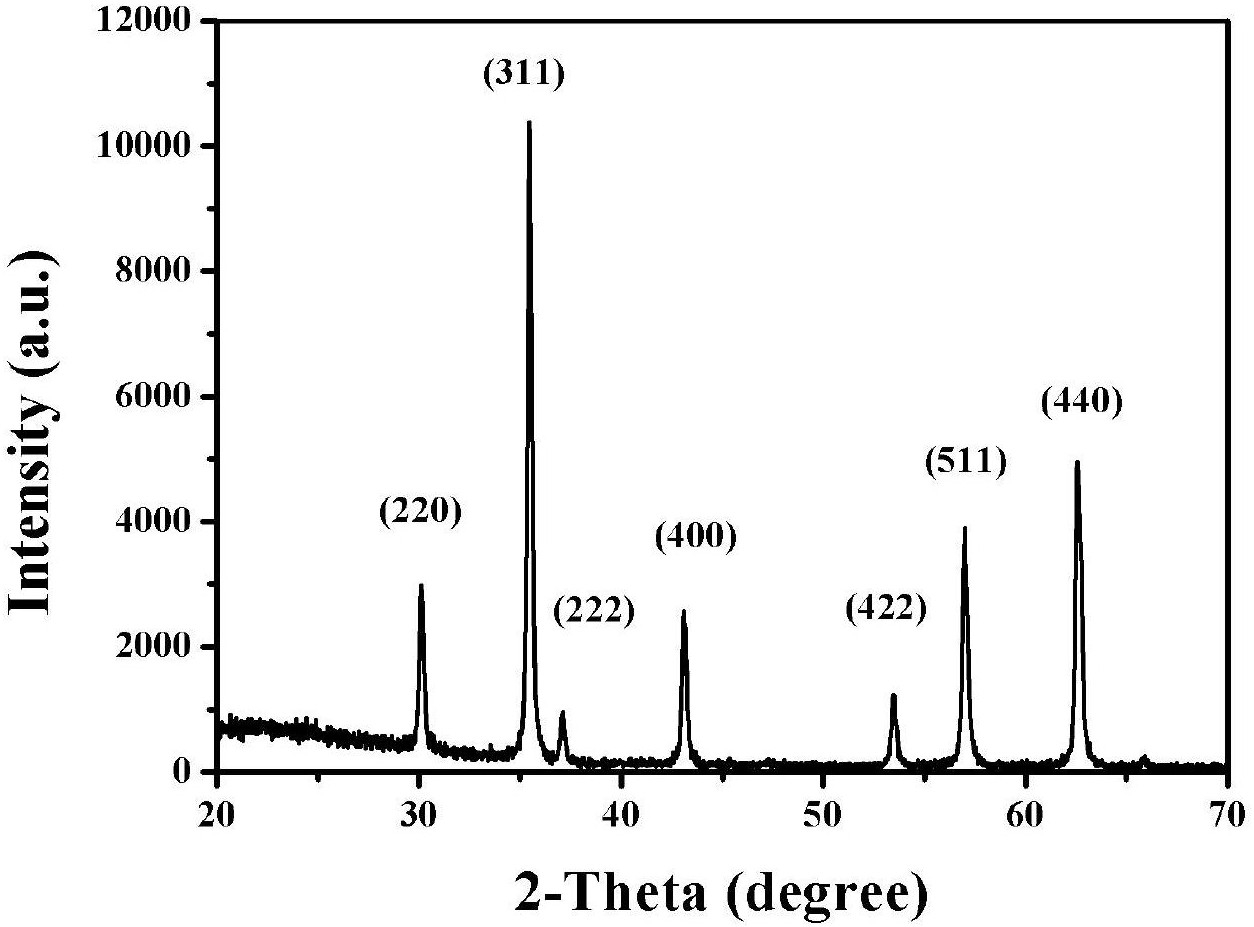

0.69～0.72：1.2～1.4，然后向双颈圆底烧瓶中的液体底部通入氩气使上述原料混合均匀，接着加热回流，加热回流的温度为300℃，加热回流的时间为9～10min，加热回流过程中继续通入氩气，然后冷却至室温，采用由甲苯和正己烷混合得到的清洗液清洗后，加入氯仿中得到四氧化三铁纳米颗粒。
