1.一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，包括：

步骤一：端羟基超支化聚(异氰脲酸酯-酯)的合成：

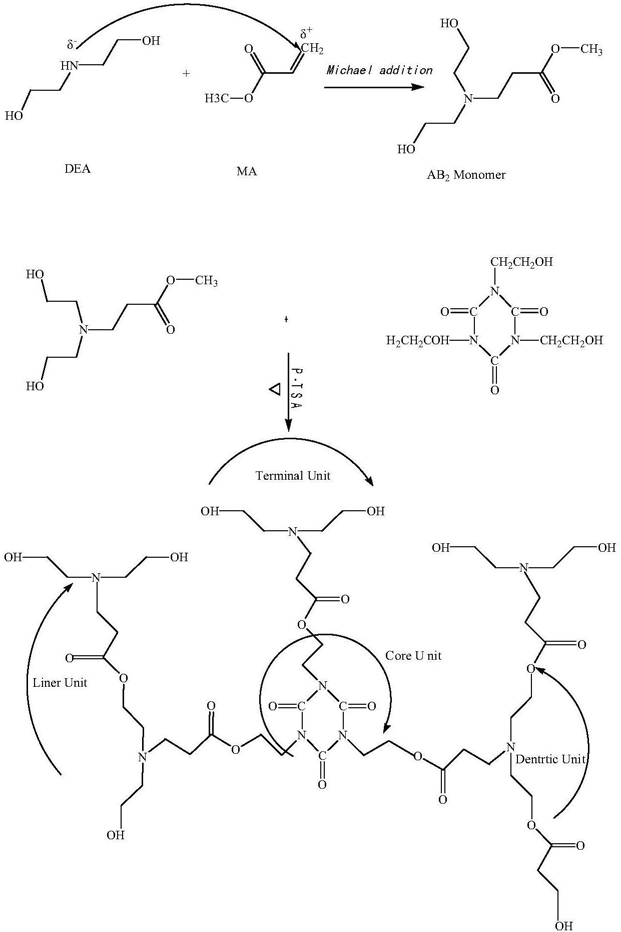

首先将二乙醇胺(DEA)完全溶解在无水甲醇中，然后再加入丙烯酸甲酯(MA)，通过迈克尔加成反应制备得到无色粘稠液体AB2单体，即N,N-二羟乙基-3-胺基丙酸甲酯；将提纯后的AB2单体滴加到N,N-二甲基甲酰胺溶解的三(2-羟乙基)异氰脲酸酯(THEIC)中，加入催化剂，通过酯交换反应得到端羟基超支化聚(异氰脲酸酯-酯)(HPICE)；

步骤二：水性聚氨酯预聚体的合成：

将二异氰酸酯与低聚物二元醇混合，再加入含亲水基团的二元醇和小分子扩链剂，最后用无水乙醇对异氰酸酯基进行部分封端，得到水性聚氨酯预聚体；

步骤三：超支化聚(异氰脲酸酯-酯)型水性聚氨酯的合成：

将步骤一得到的HPICE溶解于溶剂中，与步骤二得到的水性聚氨酯预聚体进行接枝反应，最后通过成盐剂中和，乳化分散制备得到具有核-壳结构的超支化聚(异氰脲酸酯-酯)型水性聚氨酯。

2.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤一中端羟基超支化聚(异氰脲酸酯-酯)的合成的反应条件为：二乙醇胺(DEA)与丙烯酸甲酯(MA)摩尔比为1︰1.05～1︰2.0，于30℃～40℃反应3～5h，得到AB2单体的粗产品；再将粗产品经真空过滤，乙醚洗涤，即得到提纯后的AB2单体；最后将28.65～

30.0g AB2单体滴加到2～10g的N,N-二甲基甲酰胺溶解的三(2-羟乙基)异氰脲酸酯(THEIC)中，催化剂用量为AB2单体与THEIC的质量总和的1％～5％，通过酯交换反应得到端羟基超支化聚(异氰脲酸酯-酯)(HPICE)；

当n(AB2):n(THEIC)为3︰1时即可得到一代端羟基超支化聚(异氰脲酸酯-酯)G1(OH)6，反应温度为90℃～140℃，时间为1～6h；

以合成的一代产物为核，与AB2单体按照6︰1摩尔比例得到二代的端羟基超支化聚(异氰脲酸酯-酯)粗产品；再将粗产品经真空过滤、丙酮溶解、二氯甲烷重沉淀、乙醚洗涤即得到黄色的端羟基超支化聚(异氰脲酸酯-酯)(HPICE)；

以合成的二代产物为核，与AB2单体按照12︰1摩尔比例得到三代的端羟基超支化聚(异氰脲酸酯-酯)粗产品；再将粗产品经真空过滤、丙酮溶解、二氯甲烷重沉淀、乙醚洗涤即得到黄色的端羟基超支化聚(异氰脲酸酯-酯)(HPICE)。

3.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤二中的将二异氰酸酯与低聚物二元醇混合，二异氰酸酯与低聚物二元醇的摩尔比为(2.5～6)：1，于70～90℃反应1～3h，再加入3.0％～6.0％含亲水基团的二元醇和1.0％～1.8％小分子扩链剂，二元醇以二异氰酸酯与低聚物二元醇的总质量为基准，小分子扩链剂以二异氰酸酯与低聚物二元醇的总质量为基准，于75～90℃反应2～3h，最后加入0.5％～2.5％的无水乙醇对二异氰酸酯基进行部分封端反应，于60～80℃反应0.5～

3.0h，得到水性聚氨酯预聚体。

4.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤三中的超支化聚(异氰脲酸酯-酯)型水性聚氨酯的合成：将步骤一中得到的HPICE溶解于溶剂中，与步骤二得到的水性聚氨酯预聚体于40～90℃反应2～6h，控制反应体系中NCO/OH摩尔比为1.2～1.7；最后通过成盐剂中和，乳化分散制备得到具有核-壳结构的超支化聚(异氰脲酸酯-酯)型水性聚氨酯。

5.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤一中的催化剂为对甲苯磺酸、磷酸、浓硫酸、浓盐酸或钛酸正丁酯中的一种。

6.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤三中的溶剂为丙酮、DMF及DMAc中的一种或两种的混合溶剂。

7.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的成盐剂为三乙胺、氨水、氢氧化钠中的一种或混合物，其中成盐剂占水性聚氨酯预聚体中羧基总物质的量的90％～100％。

8.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤二中的二异氰酸酯为4,4`-二苯基甲烷二异氰酸酯(MDI)、1,6-己二异氰酸酯(HDI)、异佛尔酮二异氰酸酯(IPDI)、甲苯二异氰酸酯(TDI)中的一种或多种的混合物。

9.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤二中的低聚物二元醇为聚四氢呋喃(PTMG)、聚丙二醇(PPG)、聚乙二醇(PEG)、聚己二酸乙二醇酯二醇(PEA)、聚己内酯二醇(PCL)、聚己二酸1，4-丁二醇酯(PBA)、聚碳酸酯二醇(PCDL)中的一种或多种的混合物。

10.根据权利要求1所述的一种超支化聚(异氰脲酸酯-酯)型水性聚氨酯制备方法，其特征在于，所述的步骤二中的含亲水基团的二元醇为二羟甲基丙酸(DMPA)、二羟甲基丁酸(DMBA)、酒石酸中的一种或多种的混合物；所述的步骤二中的小分子扩链剂为1,4-丁二醇(BDO)、1,6-己二醇、甘油、三羟甲基丙烷(TMP)、二甘醇(DEG)、三甘醇、新戊二醇(NPG)或山梨醇中的一种或多种的混合物；

所述的步骤一中的端羟基超支化聚(异氰脲酸酯-酯)用于水性聚氨酯预聚体的扩链阶段，反应体系中NCO/OH摩尔比为1.2～1.7，可以制得不同分子质量的超支化聚(异氰脲酸酯-酯)型水性聚氨酯。
