专利号: 2016101602375
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

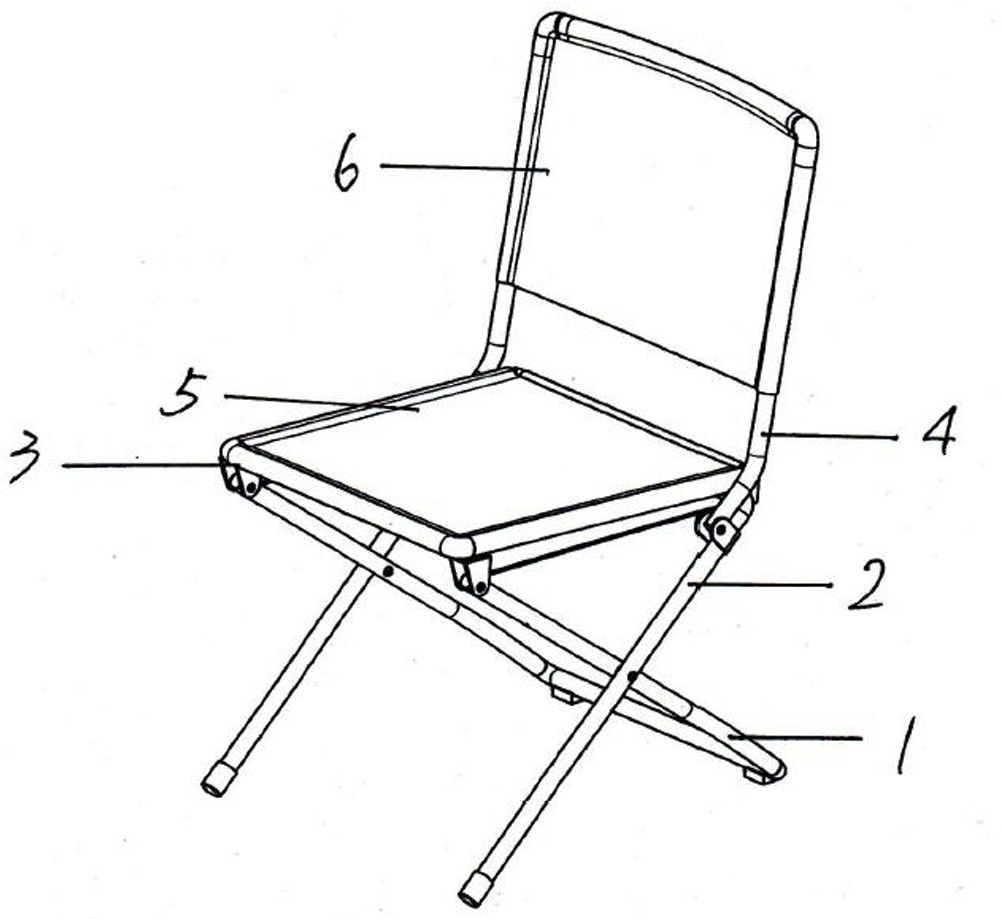

1.一种新型折叠座椅,包括前脚架、后脚架、坐垫架、靠背架、布座面和布椅面,其特征是:前脚架由上弯脚架、两闷塞和两脚垫构成,上弯脚架由一圆管的两端向前上方弯曲后制成,上弯脚架两向前上方弯曲的弯曲处是通过制成一套专用的冲压模,将圆管经过专用的冲压模冲压而成,上弯脚架两向前上方的弯曲制成后,其弯曲处的外径呈小圆弧的弯曲,其弯曲处的内径处有一矩形的沉孔,上弯脚架中部的两边和上弯脚架两前上端的两边各开有一横向的穿孔,上弯脚架两弯曲处的前上方各塞有一闷塞,上弯脚架两弯曲处的底侧各连接一脚垫;后脚架由下弯脚架、两双连耳、两闷塞和两脚套构成,下弯脚架是由一圆管的两端向前下方弯曲后制成,下弯脚架两向前下方弯曲的弯曲处是通过制成一套专用的冲压模,将圆管经过专用的冲压模冲压而成,下弯脚架两向前下方的弯曲制成后,其弯曲处的外径呈小圆弧的弯曲,其弯曲处的内径处有一矩形的沉孔,下弯脚架中部的两边开有一横向的穿孔,下弯脚架两弯曲处的前下方各塞有一闷塞,下弯脚架两向前下方弯曲的上部还各连接一双连耳,双连耳是一呈U形的冲压件,双连耳U形的两侧面有相互的对穿孔,两双连耳的U形内侧与下弯脚架两向前下方弯曲的上部抱合,并通过抽芯铆钉进行固定,下弯脚架向前下方弯曲的两端各套接一脚套;坐垫架由后弯座架、后横管、两直角三通连件、两槽型连耳和两铁丝件构成,后弯座架由一圆管的两端向后弯曲后制成,后弯座架两向后弯曲的弯曲处是通过制成一套专用的冲压模,将圆管经过专用的冲压模冲压而成,后弯座架两向后的弯曲制成后,其弯曲处的外径呈小圆弧的弯曲,其弯曲处的内径处有一矩形的沉孔,后横管的两端各塞入一直角三通连件的第一端,再将两直角三通连件的第二端塞入到后弯座架向后弯曲两端的管孔中,槽型连耳是一槽型的冲压件,槽型连耳的两侧面有相互的对穿孔,两槽型连耳与后弯座架两向后弯曲前端部的底侧通过抽芯铆钉固定连接,两铁丝件的前圈对应于两槽型连耳的内侧面的对穿孔,两铁丝件的后圈通过自攻螺栓连接于两直角三通连件的第三端;靠背架由一圆管的两端部向下弯曲后制成,靠背架两向下的弯曲处是通过制成一套专用的冲压模,将圆管经过专用的冲压模冲压而成,靠背架两向下的弯曲制成后,其弯曲处的外径呈小圆弧的弯曲,其弯曲处的内径处有一矩形的沉孔,靠背架向下的弯曲的两下部有向前下方的弯曲,靠背架的两下端开有一对横向的穿孔;下弯脚架中部两边横向的穿孔通过两半空心铆钉与上弯脚架中部两边横向的穿孔转动连接,坐垫架的两槽型连耳通过两半空心铆钉与上弯脚架两前上端两边横向的穿孔和两铁丝件的前圈转动连接,并将下弯脚架中部限定在后弯座架的下方,两铁丝件的上方,两槽型连耳的后方和两直角三通连件第三端的前方,后脚架的两双连耳通过两半空心铆钉与靠背架两下端的一对横向的穿孔转动连接;布座面的左右两边的套管与后弯座架两向后的弯曲套接,布座面的前边连接于后弯座架的前边,布座面的后边连接于后横管上,布椅面的左右两边的套管与靠背架两向下弯曲的上部套接,布椅面上边连接于靠背架的上边。

2.根据权利要求1所述的新型折叠座椅,其特征是:所述上弯脚架向前上方的两弯曲,分别由折弯处的管孔中衬有折弯衬片后再经过专用的冲压模进行冲压而成,折弯衬片是一半圆形铝挤型的切断件,所述的闷塞塞入所述上弯脚架弯曲处的矩形沉孔中后,使得所述上弯脚架的弯曲处犹如实心圆钢进行直角折弯后的外观效果。

3.根据权利要求1所述的新型折叠座椅,其特征是:所述的闷塞是一塑料件,所述闷塞的上部呈马鞍状、下部呈矩形块状,所述上弯脚架后边底侧的两端各连接一脚垫,所述的脚垫呈矩形块状,所述脚垫的向上面有圆弧形的凹面,所述脚垫的竖向有穿孔,所述脚垫的竖向穿孔,通过自攻螺栓与所述上弯脚架的底侧连接。

4.根据权利要求1所述的新型折叠座椅,其特征是:所述下弯脚架向前下方的两弯曲,分别由折弯处的管孔中衬有折弯衬片后再经过专用的冲压模进行冲压而成,所述的闷塞塞入所述下弯脚架弯曲处的矩形沉孔中后,使得所述下弯脚架的弯曲处犹如实心圆钢进行直角折弯后的外观效果,所述双连耳U形的两侧面的上端呈半圆形,所述两双连耳的U形的底部有铆接孔。

5.根据权利要求1所述的新型折叠座椅,其特征是:所述后弯座架向后方的两弯曲,分别由折弯处的管孔中衬有折弯衬片后再经过专用的冲压模进行冲压而成,所述的后横管是一圆管。

6.根据权利要求1所述的新型折叠座椅,其特征是:所述的直角三通连件是尼龙件,所述直角三通连件呈三圆管一体连接成三对直角形,所述直角三通连件的横向朝里的一端为第一端,所述直角三通连件的纵向朝前的一端为第二端,所述直角三通连件的竖向朝下的一端为第三端,所述直角三通连件第三端的管孔为拧接孔。

7.根据权利要求1所述的新型折叠座椅,其特征是:所述槽型连耳两侧面的下端呈半圆形,所述槽型连耳的顶面上有两铆接孔,两所述槽型连耳的两铆接孔与后弯座架两向后弯曲前端部的底侧通过抽芯铆钉固定连接,所述的铁丝件是由一铁丝的前端弯曲成带有横向圈孔的圈,铁丝的后端弯曲成带有竖向圈孔的圈。

8.根据权利要求1所述的新型折叠座椅,其特征是:所述靠背架向下方的两弯曲,分别由折弯处的管孔中衬有折弯衬片后再经过专用的冲压模进行冲压而成,所述靠背架向下的弯曲的两下部通过冲压制成向前下方的弯曲。

9.根据权利要求1所述的新型折叠座椅,其特征是:所述的布座面是由牛津布缝制成,所述布座面的左右两边缝制有纵向的管套,所述布座面的前边和后边都连接有搭扣,所述的布座面的左右两边的套管与所述后弯座架两向后的弯曲套接,所述布座面的前边通过搭扣与所述后弯座架的前边连接,所述布座面的后边的搭扣与所述的后横管连接,与所述后弯座架两向后的弯曲套结后,以及与所述后弯座架的前边和所述后横管连接后的所述布座面,处于绷紧状态。

10.根据权利要求1所述的新型折叠座椅,其特征是:所述的布椅面是由牛津缝制成,所述布椅面的左右两边缝制有纵向的管套,所述布椅面的后边连接有搭扣,所述布椅面的左右两边的套管与所述靠背架两向下弯曲的上部套接,所述布椅面上边通过搭扣与所述靠背架的上边连接,与所述靠背架两向下弯曲的上部套接后,以及与所述靠背架的上边连接后的所述布椅面,处于绷紧状态。
