专利号: 201610160693X
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 摄影术;电影术;利用了光波以外其他波的类似技术;电记录术;全息摄影术〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

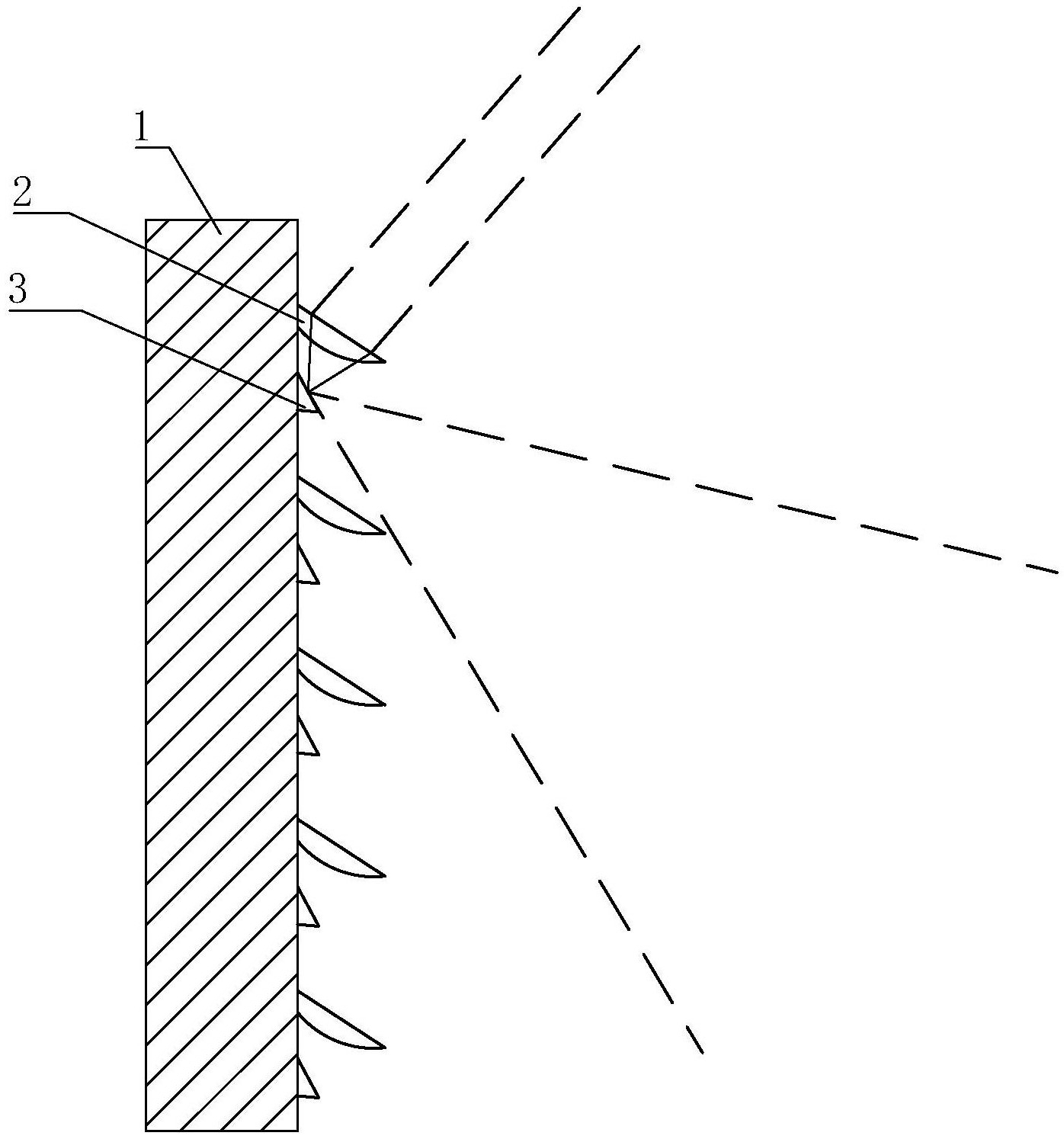

1.一种投影屏幕,包括基底层,其特征在于,所述基底层上固设有凸透镜阵列,所述凸透镜阵列包括若干凸透镜;还包括与所述凸透镜一对一设置的反射镜,所述反射镜设在所述基底层上;来自投影机的光线经每个所述凸透镜后,会聚点落在所述凸透镜对应设置的所述反射镜上,所述反射镜再将光线反射出去;所述基底层上除了所述凸透镜和所述反射镜覆盖的区域外均为黑色吸光区;

所述凸透镜边缘剪切形成边缘为矩形的矩形边缘凸透镜,且所述矩形边缘凸透镜与所述基底层相对的边缘的切面有吸光图层。

2.根据权利要求1所述的投影屏幕,其特征在于,所述反射镜为全反射镜。

3.根据权利要求2所述的投影屏幕,其特征在于,所述反射镜远离所述基底层的面为圆柱面。

4.根据权利要求1所述的投影屏幕,其特征在于,所述矩形边缘凸透镜的光心偏离矩形的中心;且所述矩形边缘凸透镜的光心远离所述基底层设置。

5.根据权利要求1至3任一项所述的投影屏幕,其特征在于,所述凸透镜为平凸透镜,所述平凸透镜的平面远离所述反射镜设置。

6.根据权利要求1所述的投影屏幕,其特征在于,光线经各所述凸透镜会聚落在对应设置的所述反射镜上后,被所述反射镜反射到同一区域。
