专利号: 2016101636988
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

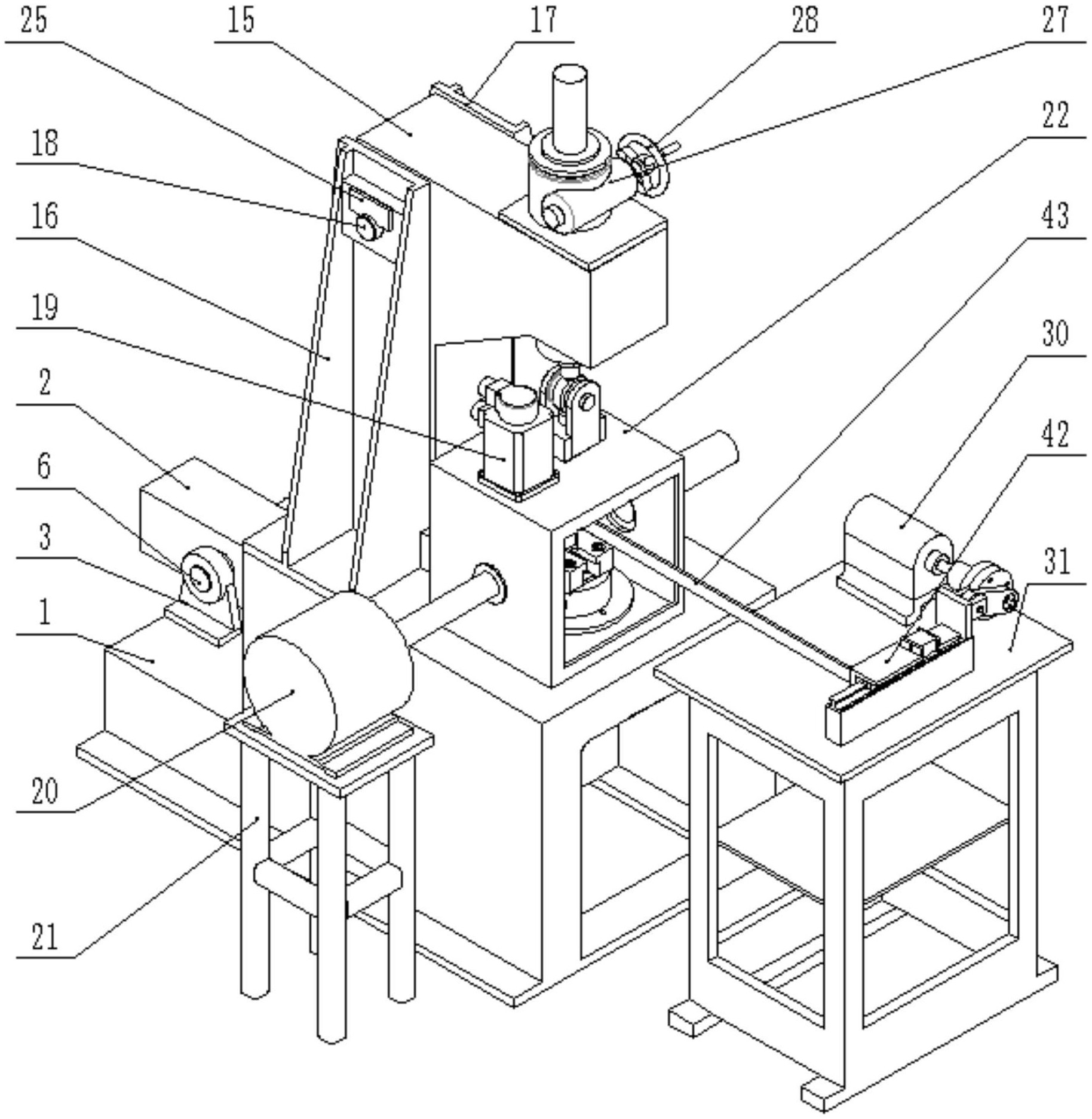

1.一种叶片疲劳性能试验机,包括第一加载机构、第二加载机构、第三加载机构、升降调节机构、角度调节机构、叶片夹具机构和风压调频机构,其特征在于:

所述第一加载机构的支撑架Ⅰ(3)与支撑架II(4)通过螺钉固定在底座Ⅰ(1)上,电动缸(2)的两侧耳轴支撑在支撑架Ⅰ(3)与支撑架II(4)上,其输出端与第一杆端关节轴承(5)通过螺纹连接,第一杆端关节轴承(5)与第一销轴(6)铰接,第一销轴(6)的两端分别支承在弹簧缓冲器的前板(7)的两个叉架通孔内,弹簧缓冲器的后板(14)通过螺钉固定在直角杠杆(15)长臂下端;

所述第二加载机构的高压鼓风机(20)通过螺钉固定在底座II(21)台面上,风箱(22)通过螺钉固定在底座Ⅰ(1)台面上,风箱(22)通过风道Ⅰ(23)与高压鼓风机(20)连接,风箱(22)通过风道II(24)与外界相通;

所述第三加载机构的第一伺服电机(30)通过螺钉固定在底座III(31)上,第一伺服电机(30)输出轴与电机连盘(32)通过平键(33)、轴端档板Ⅰ(34)和螺钉III(35)固定连接,电机连盘(32)通过螺钉与调节盘(36)固定连接,直插槽(37)安装在调节盘(36)的T形槽内,螺柱轴(38)与直插槽(37)螺纹连接固定在调节盘(36)上,螺柱轴(38)依次通过摆杆(39)、滑块连板Ⅰ(40)、拉压力传感器(41)、滑块连板II(42)与板弹簧(43)连接,滚动轴承Ⅰ(44)和滚动轴承II(45)通过弹性挡圈固定在摆杆(39)两端轴孔内,螺柱轴(38)穿入滚动轴承Ⅰ(44)中心孔,并通过轴套(46)和螺母III(47)固定连接,第五销轴(48)穿入滑块连板Ⅰ(40)两叉架通孔和滚动轴承II(45)中心孔,并由弹性挡圈固定,滑块连板Ⅰ(40)和滑块连板II(42)通过螺钉与安装在直线导轨(49)上的滑块Ⅰ(50)和滑块II(51)固定连接,拉压力传感器(41)通过螺钉固定在滑块连板Ⅰ(40)和滑块连板II(42)之间,立柱Ⅰ(52)和立柱II(53)通过螺纹固定在滑块连板II(42)上,板弹簧(43)放置在立柱Ⅰ(52)和立柱II(53)之间,直线导轨(49)与底座III(31)固定连接;

所述升降调节机构的第一手轮(28)与涡轮丝杠升降机(27)输入端固定连接,涡轮丝杠升降机(27)输出端与连接法兰(29)通过螺纹连接,连接法兰(29)依次通过拉力传感器(61)、第二杆端关节轴承(62)、第三销轴(64)、U形架(65)、上拉杆(68)与第四销轴(57)连接,第四销轴(57)穿入上拉杆(68)两个支架通孔内,并由螺母IV(55)拧紧,垫块Ⅰ(66)与垫块II(67)对称固定在U形架(65)两侧,上拉杆(68)通过U形架(65)底部通孔压在垫块Ⅰ(66)与垫块II(67)上端面,U形架(65)通过第三销轴(64)与第二杆端关节轴承(62)连接,第二杆端关节轴承(62)与拉力传感器(61)通过螺纹连接,并用备紧螺母(63)拧紧;

所述角度调节机构的涡轮蜗杆减速机(69)固定在方形法兰盘(70),方形法兰盘(70)通过螺钉固定在底座Ⅰ(1)右侧壁上,涡轮蜗杆减速机(69)输入轴穿过固定在底座Ⅰ(1)前侧壁上的小法兰盘(85)与第二手轮(86)固定连接,涡轮蜗杆减速机(69)输出轴与小齿轮(77)通过键连接,小齿轮(77)由固定在轴端的轴端挡板II(78)压紧,小齿轮(77)与底座大齿轮(76)啮合;

所述叶片夹具机构的叶片试件(54)上端与第四销轴(57)铰接,叶片试件(54)下端的上端面压在滑块Ⅰ(80)、滑块II(79)上端凸台的下端面上;

所述风压调频机构的第二伺服电机(19)通过螺钉固定在风箱(22)上,第二伺服电机(19)的输出轴通过弹性联轴器(72)与变流量装置(73)的输入轴连接,风箱(22)进风口与变流量装置(73)螺纹连接,出风嘴(71)与变流量装置(73)另一端螺纹连接。

2.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述的前板(7)与后板(14)均通过支撑轴Ⅰ(10)与支撑轴II(11)连接,支撑轴Ⅰ(10)与支撑轴II(11)上分别套有弹簧Ⅰ(12)与弹簧II(13),并且螺母Ⅰ(8)与螺母II(9)分别在支撑轴Ⅰ(10)与支撑轴II(11)上拧紧。

3.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述直角杠杆(15)通过第二销轴(18)支撑在杠杆支架Ⅰ(16)与杠杆支架II(17)上,直角杠杆(15)通孔两侧安装有铜套Ⅰ(59)与铜套II(60),第一挡板(25)与第二挡板(26)卡在第二销轴(18)两端的矩形槽内并分别通过螺钉固定在杠杆支架Ⅰ(16)与杠杆支架II(17)上。

4.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述连接法兰(29)上安装拉力传感器(61),所述传感器(61)的拉力信号通过数据转接卡传到计算机处理。

5.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述风道Ⅰ(23)的管壁上安装有风压传感器(87),风压传感器(87)与风道Ⅰ(23)螺纹连接,并通过螺母VII(88)锁紧,所述风压传感器(87)的风压信号通过数据转接卡传到计算机处理。

6.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述滑块连板Ⅰ(40)与滑块连板II(42)之间安装拉压力传感器(41),所述拉压力传感器(41)的压力信号通过数据转接卡传到计算机处理。

7.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述底座大齿轮(76)与小齿轮(77)啮合,刻度盘(75)通过螺钉固定在底座大齿轮(76)上,指针盘(74)套在底座大齿轮(76)外侧并通过螺钉固定在底座Ⅰ(1)台面上。

8.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述滑块Ⅰ(80)通过螺钉Ⅰ、螺钉II(81、82)与螺母V、螺母VI(83、84)固定在底座大齿轮(76)上的T形槽内,滑块II(79)与滑块Ⅰ(80)对称固定在底座大齿轮(76)上的另一条T形槽内,其固定方式与滑块Ⅰ(80)固定方式相同。

9.根据权利要求1所述的叶片疲劳性能试验机,其特征在于:所述板弹簧(43)和压板(58)通过螺钉与螺母夹持在叶片试件(54)上。
