专利号: 2016101640343
申请人: 乐清市川嘉电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

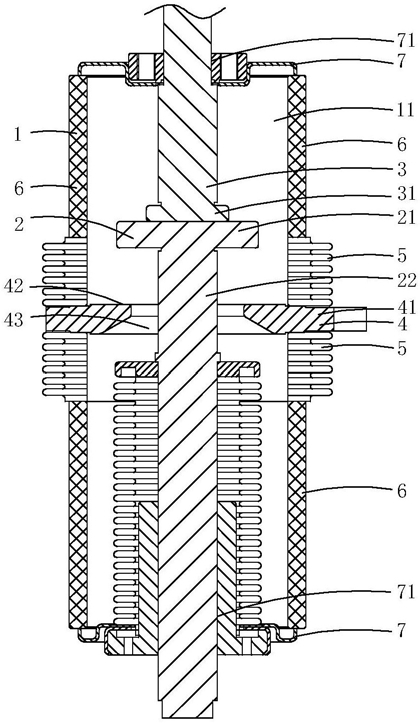

1.一种提升电场分布均匀性的真空开关管,包括壳体(1)、具有动接电部(21)的动触头(2)、具有第一静接电部(31)的第一静触头(3);动接电部跟随动触头往复移动,在朝向第一静触头移动时最终抵接在第一静接电部上;其特征在于:所述壳体包括两侧均具有焊接连接部(41)的环形金属板(4)、位于环形金属板焊接连接部两侧的两个弹性管体(5)、位于各弹性管体远离环形金属焊接连接部的一端的陶瓷管体(6)、用于封堵各陶瓷管体远离环形金属焊接连接部的一端的开口的盖板组件(7)、连接相应一个金属波纹管以及与该金属波纹管适配的一个陶瓷管体的环形金属辅助焊接板(8);各盖板组件中心处设有圆孔(71);所述环形金属板(4)、弹性管体(5)、陶瓷管体(6)、盖板组件(7)和环形金属辅助焊接板(8)围合形成一容置腔(11);动触头的动接电部和第一静触头的第一静接电部位于该容置腔中;

所述各陶瓷管体上设有辅助绝缘管部(61),各弹性管体套设在相应一个辅助绝缘管部(61)上,各辅助绝缘管部接近环形金属板的一侧端与环形金属板之间留有间隙(100);环形金属板上邻接中心孔(43)的板体位于容置腔中并作为第二静接电部(42);各辅助绝缘管部的外周壁与相应一个弹性管体的内周壁之间留有间隙(100)。
