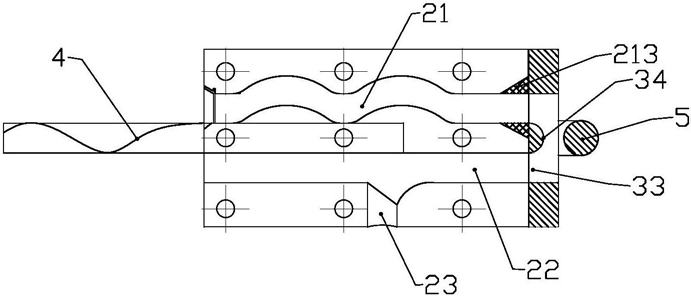

1.110KV变电站电缆架设夹具，其特征在于，包括壳体、辅助块、U形螺栓和缠绕钢带，其特征在于，所述壳体是由对称设置且彼此扣合在一起的第一壳体(1)和第二壳体(2)组成的一柱状体，其中，所述第一壳体和第二壳体在结构上彼此对称，并使用紧固螺栓紧固后形成一体；两个壳体中间的结合面处形成第一通道(21)和第二通道(22)，所述壳体的一端为朝向电缆来向的自由端(12)，另一端为安装端(13)，用于安装辅助块(3)，第一通道为S形路径布置，第二通道为一字型路径布置，且两通道的两端端口彼此平行；

所述辅助块(3)的断面由两个弧形段(31)和两个直线段(32)组成，在辅助块(3)的中具有分别与第一通道(21)和第二通道(22)对应的两个通孔(33)，在辅助块(3)的外端有一个圆弧形的且用于连通两通孔的过渡区(34)，所述辅助块(3)上设有留个紧固孔并通过标准螺栓将辅助块紧固在壳体的安装端上；

在辅助块(3)上设置有一对穿孔(35)，同时在辅助块(3)和两壳体上分别设置有方形的缺口(36)，一U型螺栓两端穿过穿孔(35)后被设置在缺口(36)内的螺母固定，其中U形螺栓(5)的设置方位与过渡区彼此交叉、垂直，在所述壳体的第二通道(22)中的中部设置有一个垂直且贯通的第三通道(23)，在所述第一通道(21)的前端设置有一个开口由内向外逐渐增大的喇叭口(211)，在靠近喇叭口的所述第一通道中设置有环状凹槽(2112)，并在环状凹槽中嵌入两个半圆形的橡胶圈(8)，所述橡胶圈包括锥形部(81)和环状部(82)，其中环状部(82)中设置有钢骨架(83)，所述锥形部(81)贴合在喇叭口中，形成一个弹性保护层；

所述缠绕钢带(4)是由钢带对折形成的，包括固定部(41)和缠绕部(42)，其中固定部(41)为平板状，在固定部(41)中设置有孔(411)，在第一壳体或/和第二壳体的结合面处设置有容纳固定部的暗槽(412)，所述固定部被夹持固定在第一、第二壳体之间；所述缠绕部(42)是预先缠绕形成的螺旋状，使用时，将缠绕部缠绕在电缆上，并在端部使用钢丝缠绕与紧固。

2.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，所述壳体上的螺栓孔(11)共六组，其中一组螺栓孔用中穿入一个销钉(6)，一Y形支架(61)与所述销钉紧固连接，且所述Y形支架另一端设有与绝缘子进行连接的圆孔。

3.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，所述第一壳体和第二壳体为铸钢件、锻钢件。

4.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，所述第一通道和第二通道为圆形通道，且与电缆形成一个过紧的配合，实现压紧。

5.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，所述第三通道(23)与第二通道(22)之间是圆滑过渡。

6.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，可以在喇叭口(211)处安装一个橡胶套筒。

7.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，在第一通道(21)的内壁上设有若干环形的凹槽或者突起(214)。

8.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，所述过渡区为一个断面为半圆的凹槽。

9.根据权利要求1所述的110KV变电站电缆架设夹具，其特征在于，在第一通道(21)的后端设置一个锥形孔(212)，锥形孔(212)套置一个锥套(213)，所述锥套采用硬橡胶材质或者高分子耐磨材料，所述锥套(213)侧切一个开口。
