专利号: 2016101681409
申请人: 山东瑞宇蓄电池有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

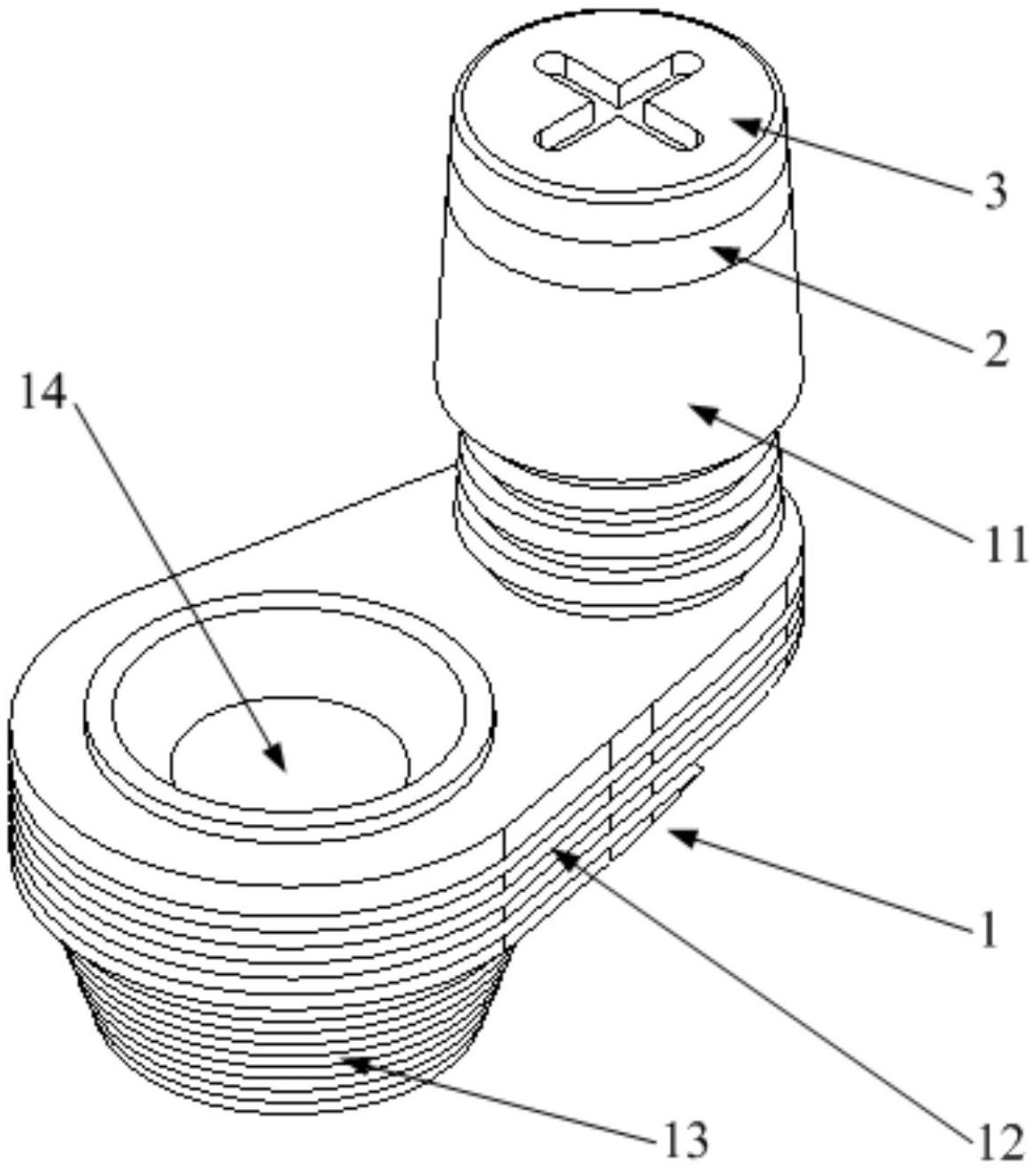

1.一种铅酸蓄电池端子,其特征在于,包括:

能够与电池盖(5)的端子槽内的极柱电连接的导电连接座(1),所述导电连接座(1)具有与所述端子槽密封配合的装配支座和突出于所述电池盖(5)的接线凸台(11),所述装配支座具有供所述极柱穿过的装配孔(14);

能够穿入引线端子(4)的导电连接环(41)上的螺栓(3),所述接线凸台(11)与所述螺栓(3)共轴线,且两者的轴线平行于所述装配支座的轴线;

具有与所述螺栓(3)配合的内螺纹的螺母(2),所述螺母(2)固定在所述接线凸台(11)上且所述螺栓(3)与所述螺母(2)能够配合压紧所述导电连接环(41);

所述装配支座不突出于所述电池盖(5),所述装配支座具有能够位于所述端子槽内的装配脚(13)和与所述端子槽定位配合以使所述装配支座的外端面与所述电池盖(5)的外端面平行的定位平台(12)。

2.根据权利要求1所述的铅酸蓄电池端子,其特征在于,所述螺母(2)具有外螺纹,并与所述接线凸台(11)压铸连接。

3.根据权利要求2所述的铅酸蓄电池端子,其特征在于,所述接线凸台(11)远离所述螺栓(3)的一端具有节料槽,且所述节料槽的槽面上设置有成型顶杆孔(15),所述成型顶杆孔(15)与所述螺栓(3)共轴线。

4.根据权利要求1所述的铅酸蓄电池端子,其特征在于,所述装配支座和所述接线凸台(11)上均设置有与所述端子槽密封配合的环形密封凸起(16)。

5.根据权利要求1所述的铅酸蓄电池端子,其特征在于,所述装配孔(14)的外端为自内向外渐扩的连接圆锥孔(141),该连接圆锥孔(141)的孔壁与所述极柱焊接;

所述装配孔(14)的内端具有由外向内渐扩的导向圆锥孔(142)。

6.根据权利要求1-5任一项所述的铅酸蓄电池端子,其特征在于,所述导电连接座(1)为铅座,所述铅座压铸成型;所述螺栓(3)和所述螺母(2)均为不锈钢件。

7.一种铅酸蓄电池,包括电池盖(5),位于所述电池盖(5)的端子槽内的极柱和设置在所述端子槽内的铅酸蓄电池端子,其特征在于,所述铅酸蓄电池端子为如权利要求1-6任一项所述的铅酸蓄电池端子,所述铅酸蓄电池端子注塑在所述端子槽内。

8.一种铅酸蓄电池端子的生产方法,其特征在于,所述铅酸蓄电池端子为如权利要求

1-6任一项所述的铅酸蓄电池端子,所述生产方法包括以下步骤:

1)将所述螺栓(3)与所述螺母(2)配合后形成的整体作为芯插入具有所述导电连接座(1)的模腔的压铸模内;

2)将熔融的铅或铅锡合金压铸溶液压入所述模腔内,压铸铸造具有包覆所述芯的接线凸台(11)的导电连接座(1);

3)待自然冷却后,开模,即可获得铅酸蓄电池端子。
