专利号: 2016101686173
申请人: 潘晓丹
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

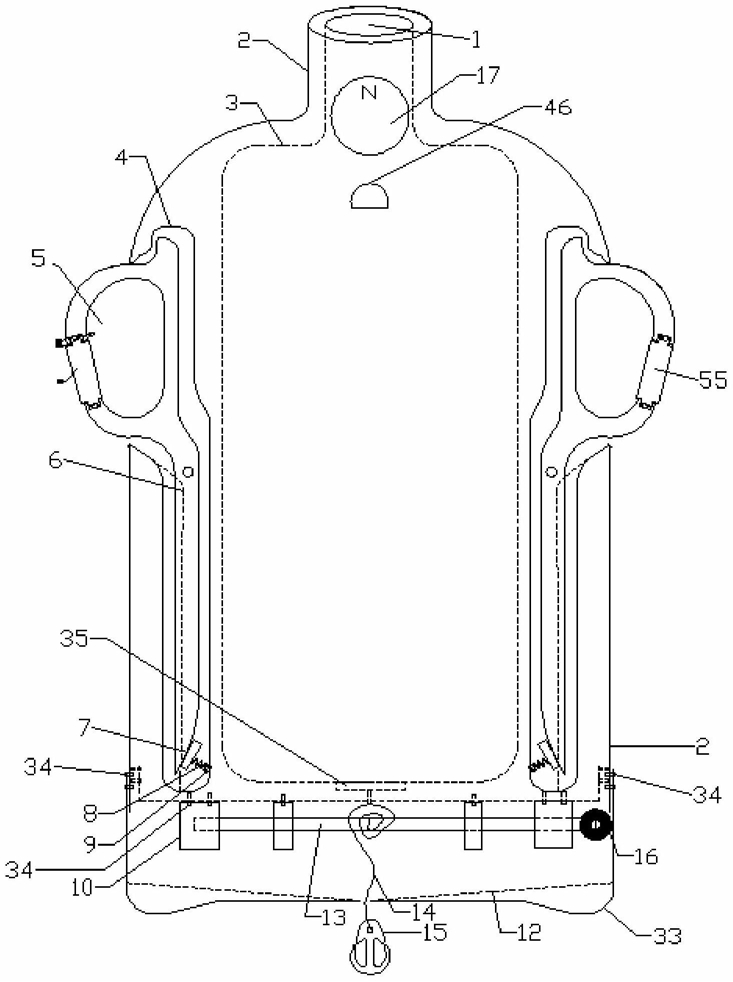

1.一种野外全能杯,其特征在于 :由一个内胆(3)、一个水杯外壳(2)、两个剪刀刀锋配件(5)、一个装置外壳(33)、一个密封圈(49)、一个多功能杯盖(21~54)及一个刀锋保护装置、一个充电装置、一个电灯装置、两个镁条打火石装置和一个绳索装置,其所诉刀锋保护装置由两个中间开有缝隙的长方体(6)、两个用于刀锋存放的腔室(4)、两个刀锋推进板(7)及两个推进弹簧(8)和两个弹簧固定台(9)组成,其所诉绳索装置由一个转动轴(13)、四个稳固部件(10)、一条纤细紧实的绳子(14)、一个倒钩(15)和一个涡旋弹簧(16)组成,其所述多功能杯盖由一个杯盖主体(21~22)、剪刀固定配件一(28)、剪刀固定配件二(26)、一个盖套(31)组成,其所述的盖套(31)的正上方内部设有一个口哨主体(50),其所述的口哨主体内部包含有一个进气口(51)、一个出气口(52)、一个口哨腔室(53)、一个滚球(54),其所述的镁条打火石装置由两个镁条打火石(55)、四个滚动腔室(56)、4个滚动固定底座(57)及四个凹点(58)组成,其所述的镁条打火石(55)上下两端各有一个凹点(58),位于剪刀刀锋配件(5)的刀柄侧面的滚动腔室(56)的滚动固定底座(57)上,其所述的充电装置由一个填充物(36)、六个电芯(37)、一个电路板控制器(38)、一个电路板防护外壳(39)、三个电源输出口(42)、四根电线(47)及一个软性密封件(43)组成,其所述的电灯装置由一个填充物(36)、一个镜面(46)、一个LED灯芯(45)、六个电芯(37)、一个电路板控制器(38)、一个电路板防护外壳(39)、一个充电指示灯(41)、一个电源输出口(42)、一个电源输入口(40)、一个电灯调节开关(44)、五根电线(47)、一个软性密封件(43)及一个充电电线(48)组成,其所述水杯外壳(2)及装置外壳(33),通过螺丝(34)将装置外壳(33)固定在水杯外壳(2)的尾部,且连接处中间设有密封圈(49)。

2.如权利要求1所述的一种野外全能杯,其所述的电灯装置及充电装置,共用一个电源输入口(40),且通过充电电线(48)来完成充电装置的电源输入,但其电芯(37)及电路板控制器(38)皆独立且分开,其各自的电源输出口(42)独立使用各自的电芯(37),其所述的电灯装置设有电灯控制开关(44),位于电源输入口(40)的上方,其所述的电灯控制开关,设有四个选项,分别为求救、弱、强和关。

3.权利要求1所述的一种野外全能杯,其所述的剪刀刀锋配件(5),主要放置于腔室(4)中,其具有刀锋的一面,埋于长方体(6)的缝隙之间,不与任何物体接触,其刀锋的两面于长方体(6)的缝隙两边相抵,其刀尖则至于刀锋推进板(7)上,刀锋推进板(7)后设有推进弹簧(8),其所述的推进弹簧(8)固定在弹簧固定台(9)上,将剪刀刀锋配件(5)置于腔室(4)内时,推进弹簧(8)会影响刀锋推进板(7)将剪刀刀锋配件(5)往上推,则此时剪刀刀锋配件的尾部凸起部位,会彻底埋入腔室(4),此时,剪刀刀锋配件(5)和水杯外壳(2)之间形成稳定性。

4.权利要求1所述的一种野外全能杯,其所述的多功能杯盖中的杯盖主体(21~22)的下半环(21)内圈设有内螺纹,其上半环(22)的外圈设有外螺纹,其外螺纹和盖套(31)内的内螺纹相配对,其上半环(22)的顶端设有圆环形腔室(23),用于容纳剪刀固定配件一(28)和剪刀固定配件二(26),其所述的剪刀固定配件一(28)的正上方设有一个大号椭圆体把手(30),其正下方设有一个圆柱体(29),该圆柱体(29)的末端设有外螺纹,其外螺纹与剪刀固定配件二(26)的中心圆环内的内螺纹相配对,其所述的剪刀固定配件二(26)的正下方设有两个椭圆体把手(27)。

5.如权利要求1所述的一种野外全能杯,其所述的镁条打火石装置其特征在于:该镁条打火石(55)可以再剪刀刀锋配件的刀柄的侧面上相对滚动,增加使用的次数,同时在使用时需要先取下水杯外壳(2)两端的任意一个剪刀刀锋配件(5),随后用剪刀刀锋配件(5)快速的横向刮另一个镁条打火石(55),即可完成打火。

6.如权利要求1所述的一种野外全能杯,其所述的剪刀刀锋配件(5)置于水杯外壳(2)的左右两端,平时,可将剪刀刀锋配件(5)的握手部位当做水杯的把手使用,需要使用剪刀的时候,可将两端的剪刀刀锋配件(5)下按后,取出,左右倾斜的摆放在一起,使剪刀刀锋配件(5)中间的圆孔重叠在一起,将多功能杯盖的盖套(31)打开,取出里面的剪刀固定配件一(28)和剪刀固定配件二(26),上下各一个置于重叠的圆孔上下方,旋转组合。

7.如权利要求1所述的一种野外全能杯,其所述的镁条打火石装置其特征在于,可以在剪刀刀锋配件(5)的刀柄侧面上相对滚动,极大的增加了镁条打火石(55)的使用次数。

8.如权利要求1所述的一种野外全能杯,其所述的水杯外壳(2)的表面镶有一个指南针(17)上,其所述的指南针(17)位于镜面(46)的正上方。

9.如权利要求1所述的一种野外全能杯,其所述的绳索装置的下方四周设有防水垫料(12),其所述的防水垫料(12)四周略高于中心点,且中心点的位置设有一个圆形小孔,便于绳子(14)通过,其所述的绳索装置中的稳固部件(10)可通过螺丝(34)的方式将稳固部件(10)和转动轴(13)固定于水杯外壳(2)的底端,同时,其所述的装置外壳(33)也通过螺丝(34)的方式,将装置外壳(33)固定于水杯外壳(2)的底端,且水杯外壳(2)与装置外壳(33)之间还设有密封圈(49),再通过螺丝(34)的紧密连接,可以有效阻挡液体进入装置外壳(33)的内部。

10.如权利要求9所述的一种野外全能杯,其所述的绳索装置其特征在于:被拉扯出的绳子(14)会在涡旋弹簧(16)的作用下自动收回。
