专利号: 2016101716643
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

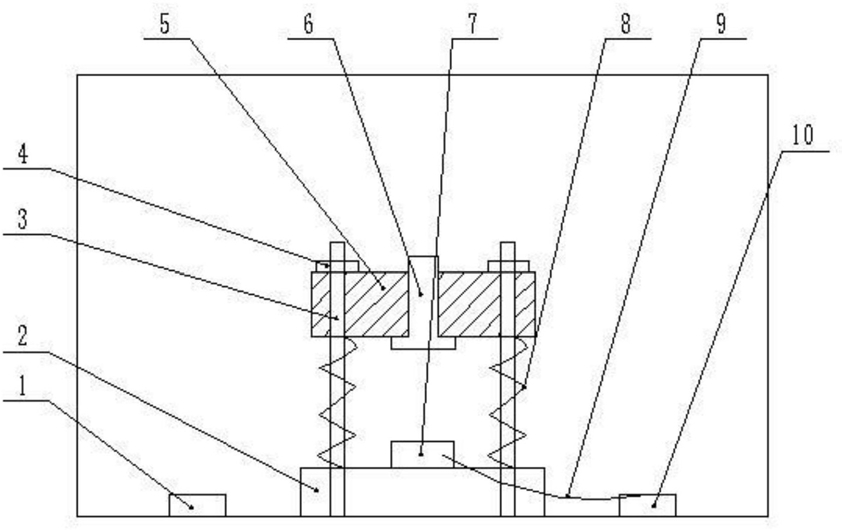

1.一种安全插座及与其配合的安全插头,其特征在于:所述安全插座包括插线盒,设置在插线盒上的零线插孔(1)、火线插孔(10)、塑料凸台(2)和两个相互平行的塑料导轨(3),设置在塑料凸台(2)上的铜片(7),设置在两个塑料导轨(3)上的第一磁铁(5),设置在第一磁铁(5)上的T型接线柱(6)和导线(9),所述安全插头包括插头本体(12)和设置在插头本体(12)内部的第二磁铁(11),所述铜片(7)与火线插孔(10)通过导线(9)连通,所述T型接线柱(6)与火线连接,零线插孔(1)与零线连接;所述零线插孔(1)、火线插孔(10)、塑料凸台(2)和两个相互平行的塑料导轨(3)都分布在同一个平面内且设置在插线盒内部的同一个侧面,所述塑料凸台(2)设置在零线插孔(1)和火线插孔(10)之间,塑料导轨(3)穿过塑料凸台(2)与插线盒侧壁连接且与插线盒侧壁垂直;所述铜片(7)设置在塑料凸台(2)上部两个塑料导轨(3)之间,第一磁铁(5)设置在塑料导轨(3)远离插线盒的一端;所述塑料导轨(3)的长度大于塑料凸台(2)厚度,第一磁铁(5)的两端各设有一个通孔,第一磁铁(5)通过两端的通孔分别与两个塑料导轨(3)的端部连接。

2.根据权利要求1所述安全插座及与其配合的安全插头,其特征在于:第一磁铁(5)上两个通孔中心连线的中部设有一个安装孔,安装孔的轴线与通孔的轴线平行。

3.根据权利要求2所述安全插座及与其配合的安全插头,其特征在于:所述T型接线柱(6)由两直径大小不同圆柱构成,两个圆柱的轴线重合,其中直径小的圆柱的直径等于安装孔的内直径;T型接线柱(6)上直径小的圆柱插入安装孔内与第一磁铁(5)固定连接,T型接线柱(6)上直径大的圆柱与铜片(7)相对。

4.根据权利要求1所述安全插座及与其配合的安全插头,其特征在于:所述塑料导轨(3)远离插线盒的自由端上设有与塑料导轨(3)配合的螺帽(4);所述塑料导轨(3)上设有弹簧(8),所述弹簧(8)的两端分别接触塑料凸台(2)和第一磁铁(5),弹簧(8)保持压缩状态。

5.根据权利要求1所述安全插座及与其配合的安全插头,其特征在于:所述插头本体(12)内的第二磁铁(11)与第一磁铁(5)相对的磁极的方向与第一磁铁(5)与第二磁铁(11)相对的磁极的方向相反。

6.根据权利要求1所述安全插座及与其配合的安全插头,其特征在于:所述插头本体(12)上设有两个分别与零线插孔(1)和火线插孔(10)配合的接线柱,与零线插孔(1)配合的接线柱为蓝色且设有“一”字形标记,与火线插孔(10)配合的接线柱为红色且设有“+”字形标记。

7.根据权利要求4所述安全插座及与其配合的安全插头,其特征在于:所述螺帽(4)与第一磁铁(5)之间设有橡胶垫片,所述T型接线柱(6)与第一磁铁(5)之间设有橡胶套。

8.根据权利要求1-6任意一项所述安全插座及与其配合的安全插头,其特征在于:所述第二磁铁(11)与插头本体(12)之间设有橡胶垫。
