专利号: 201610173394X
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

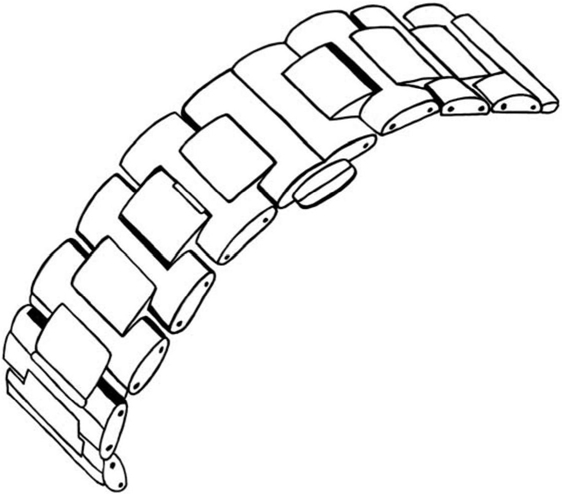

1.一种基于柔性电子皮肤的表带,其特征在于:包括嵌于表带本体(6)内的温湿度采集单元(1)和电信号比较单元(2);还包括与表带本体(6)依次铰接的第一连接带(3)和第二连接带(4),所述第一连接带(1)缠有绕组线圈(5),第二连接带(4)具有磁性,第一连接带(3)和第二连接带(4)形成拍合式电磁铁来实现手表表带长短的控制。温湿度采集单元(1)和电信号比较单元(2)相连,电信号比较单元(2)与绕组线圈(5)相连;所述表带本体(6)具有通气孔(7);所述温湿度采集单元(1)包括纽扣电池(11)和柔性电子皮肤(12),用于采集手腕与表带接触处的温湿度,并以电信号的形式输出,其中柔性电子皮肤(12)的阻值随着温湿度变化,温度或湿度越大,阻值越高,温湿度采集单元(1)输出的电信号越小,且柔性电子皮肤(12)通过通气孔(7)与外界相通。所述电信号比较单元(2)用于将温湿度采集单元输出的电信号与阈值进行比较,通过比较结果向绕组线圈(5)输出高电平或低电平;当温湿度采集单元(1)输出的电信号大于阈值电压时,电信号比较单元(2)输出高电平,绕组线圈(5)的电路接通,第一连接带(3)和第二连接带(4)相互拍合,表带处于正常状态;温湿度采集单元输出的电信号小于阈值电压时,电信号比较单元(2)输出低电平,绕组线圈的电路断开,第一连接带(3)和第二连接带(4)相互分开,表带处于伸长状态。

2.根据权利要求1所述的装置,其特征在于,所述柔性电子皮肤通过以下方法制备得到:将Cu纳米线-石墨烯薄膜剪出2cm×0.5cm的长条,将两端用银胶粘上铜线,再嵌入聚二甲基硅氧烷(PDMS)中,置于70℃鼓风干燥箱中2h,制成柔性电子皮肤。所述Cu纳米线-石墨烯薄膜的制备方法如下:(1)向20-25mL乙二醇溶液中加入20-42mgCu纳米线,分散均匀后加入48-54mg抗坏血酸,分散均匀后加入3-3.8mL氧化石墨烯,移至水热反应釜中,将其置于120-160℃鼓风干燥箱中反应4-6h,再冷却至室温,就得到Cu纳米线-石墨烯复合水凝胶。

(2)将制备得到的Cu纳米线-石墨烯复合水凝胶置于0.5wt%水合肼溶液中透析16h,再取出倒入150mL去离子水中分散均匀,得到悬浮液,再用砂芯过滤装置抽滤,便得到Cu纳米线-石墨烯薄膜。

3.根据权利要求1所述的装置,其特征在于,电信号比较单元(2)为电压比较器,具体可采用LM339芯片,阈值为1~5V。

4.根据权利要求1所述的装置,其特征在于,所述第一连接带(3)、第二连接带(4)的长度均为15mm-20mm。
