专利号: 2016101765067
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

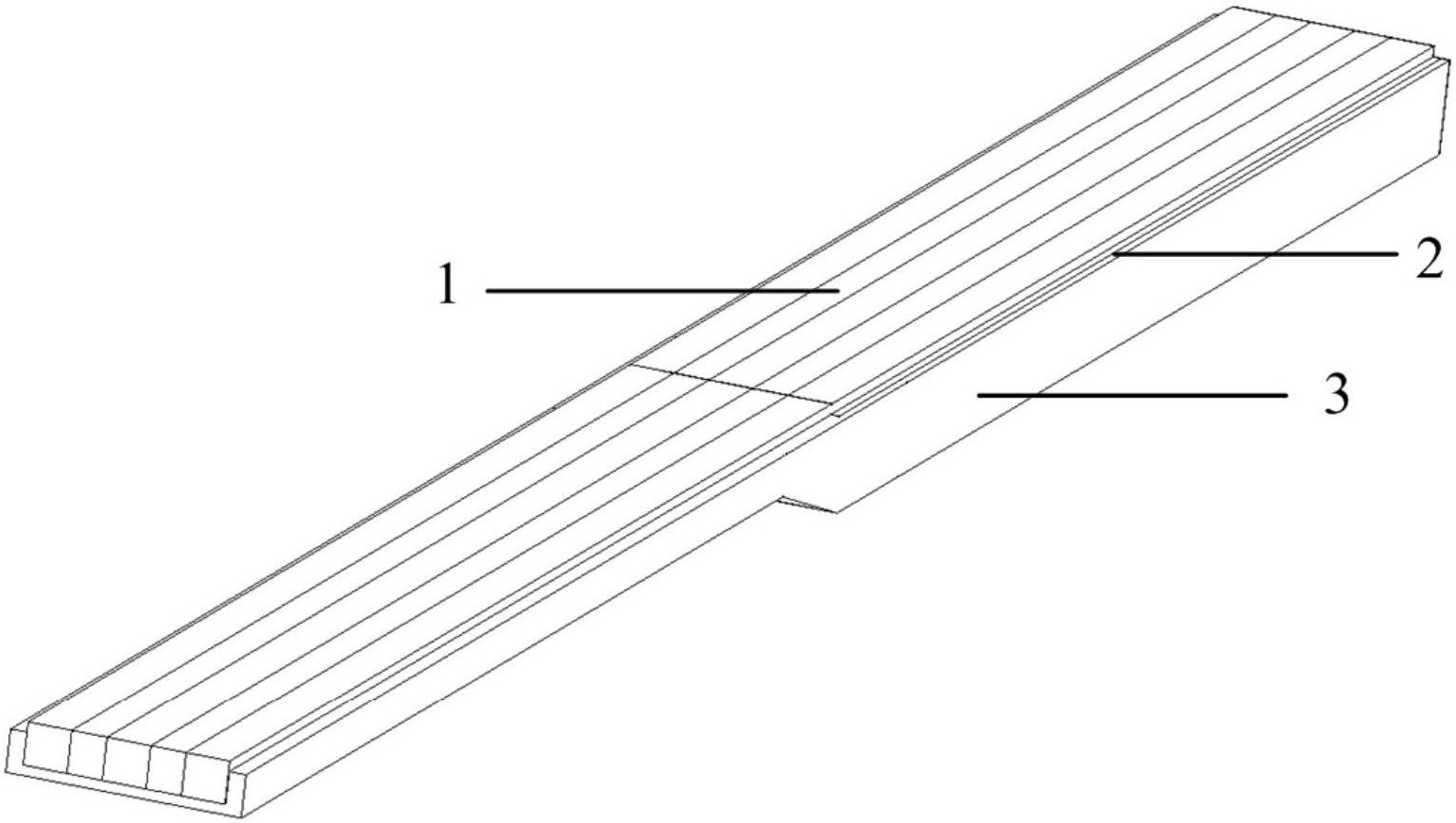

1.一种高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,包括:永磁轨道、导磁结构和基座;其中,所述基座为不导磁结构,其上固定有永磁轨道和导磁结构;所述永磁轨道包括上层永磁体和下层永磁体,所述上层永磁体为五列及以上的奇数列Ha lbach型永磁体结构;所述下层永磁体为独立永磁体结构,列数与上层垂向磁化磁铁列数相等且安装于上层垂向磁化磁铁下方;所述导磁结构位于永磁轨道的两侧;当所述上层永磁体为Halbach型五列连续永磁体结构时,上层永磁体磁化方向为01~05:向左、向下、向右、向上、向左;若为右转弯超高,则下层磁体磁化方向为06~07:向下、向下;若为左转弯超高,则下层磁体磁化方向为06~07:向上、向上。

2.如权利要求1所述的高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,所述上层永磁体包括:包含两列或三列垂向磁化永磁体的5列Halbach型永磁体结构、或包含三列或五列垂向磁化永磁体的7列Halbach型永磁体结构、或包含四列或五列垂向磁化永磁体的9列Halbach型永磁体结构。

3.如权利要求1所述的高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,所述永磁轨道采用的永磁体材料包括铁氧体,钕铁硼永磁体、或钐钴永磁体。

4.如权利要求1所述的高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,所述导磁结构采用的导磁性材料包括钢或铁。

5.如权利要求1所述的高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,通过所述高温超导磁悬浮永磁轨道磁场超高结构增大超高倾斜角的方法包括:增加下层永磁体(06)、(07)的厚度以增大所述超高倾斜角;或,若为右转弯超高,减小上层永磁体(04)、(05)永磁体的磁能积;或,

若为右转弯超高,增大上层永磁体(01)、(02)永磁体的磁能积;或,

若为左转弯超高,增大上层永磁体(04)、(05)永磁体的磁能积;或,

若为左转弯超高,减小上层永磁体(01)、(02)永磁体的磁能积。

6.如权利要求1所述的高温超导磁悬浮永磁轨道磁场超高结构,其特征在于,通过所述高温超导磁悬浮永磁轨道磁场超高结构减小超高倾斜角的方法包括:减小下层永磁体(06)、(07)的厚度以减小所述超高倾斜角;或,若为右转弯超高,增大上层永磁体(04)、(05)永磁体的磁能积;或,

若为右转弯超高,减小上层永磁体(01)、(02)永磁体的磁能积;或,

若为左转弯超高,减小上层永磁体(04)、(05)永磁体的磁能积;或,

若为左转弯超高,增大上层永磁体(01)、(02)永磁体的磁能积。
