1.一种含磷氮笼型聚倍半硅氧烷的制备方法，其特征在于：

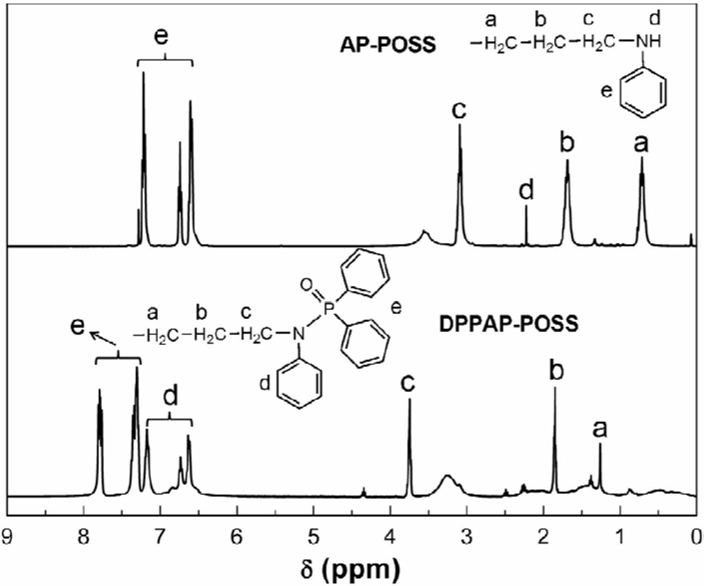

含磷氮笼型聚倍半硅氧烷的分子结构式为：

式中，R为乙基或苯基；

反应原料由N-苯基-3-氨基丙基笼型聚倍半硅氧烷、缚酸剂、次膦酰氯和有机溶剂组成，缚酸剂、次膦酰氯和N-苯基-3-氨基丙基笼型聚倍半硅氧烷之间的摩尔比为1.0～1.5：

1：0.125。

2.如权利要求1所述的含磷氮笼型聚倍半硅氧烷的制备方法，其特征在于所述缚酸剂选自三乙胺或吡啶。

3.如权利要求1所述的含磷氮笼型聚倍半硅氧烷的制备方法，其特征在于所述次膦酰氯选自二乙基次膦酰氯或二苯基次膦酰氯。

4.如权利要求1所述的含磷氮笼型聚倍半硅氧烷的制备方法，其特征在于所述有机溶剂选自四氢呋喃或N,N-二甲基甲酰胺。

5.如权利要求1～4任一项所述的含磷氮笼型聚倍半硅氧烷的制备方法，其特征在于具体反应步骤为：首先将N-苯基-3-氨基丙基笼型聚倍半硅氧烷溶于有机溶剂中，然后加入缚酸剂，在冰浴和氮气保护条件下，逐滴加入次膦酰氯，滴加完毕后接着在冰浴条件下继续反应1～3小时，然后升温至40～60℃，在氮气条件反应6～10小时，最后将所得产物过滤去沉淀后除溶剂，得到的淡黄色透明胶体即含磷氮笼型聚倍半硅氧烷。
