专利号: 201610177776X
申请人: 安徽万祥汽车用品销售有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种便于放置货物的汽车行李架,包括两个支撑架、多个支撑杆(2),支撑杆(2)均安装在两个支撑架之间,其特征在于:还包括多个限位机构;

限位机构与支撑杆(2)一一对应;

限位机构包括两个调节杆(31)、螺纹杆(33)和两个平衡装置,两个调节杆(31)分别可移动安装在支撑杆(2)长度方向上相对的两端,两个调节杆(31)相互靠近的一端均设有与螺纹杆(33)相适配的内螺纹孔(311),螺纹杆(33)两端分别对应两个内螺纹孔(311)的位置连接两个调节杆(31),螺纹杆(33)转动可使两个调节杆(31)向相互靠近或相互远离的方向移动;两个平衡装置分别安装在两个调节杆(31)上并位于两个调节杆(31)相互远离一端;

平衡装置包括安装柱(341)、第一滚轮组(342)、两个压紧板(343)和两个第二滚轮组(344),安装柱(341)安装在调节杆(31)上,第一滚轮组(342)安装在安装柱(341)下端,两个压紧板(343)均可转动安装在安装柱(341)上端,并通过复位件与安装柱(341)连接,两个第二滚轮组(344)分别安装在两个压紧板(343)远离安装柱(341)的一侧;

两个支撑架相互靠近的一侧均设有供平衡装置移动的滑槽(101)。

2.根据权利要求1所述的便于放置货物的汽车行李架,其特征在于:安装柱(341)远离调节杆的一侧设有第一卡合凸起,滑槽(101)的内壁上对应安装柱(341)的位置设有与第一卡合凸起相适配的第一卡合凹槽。

3.根据权利要求1所述的便于放置货物的汽车行李架,其特征在于:限位机构还包括轴承(35)和转盘(36),轴承(35)和转盘(36)均套装在螺纹杆(33)上,轴承(35)外圈与支撑杆(2)连接。

4.根据权利要求3所述的便于放置货物的汽车行李架,其特征在于:支撑杆(2)上对应转盘(36)可移动安装有限位块(21),限位块(21)移动方向为靠近和远离转盘(36)的方向,转盘(36)外围设有第二卡合凸起,限位块(21)靠近转盘(36)一侧设有与第二卡合凸起相适配的第二卡合凹槽。

5.根据权利要求1所述的便于放置货物的汽车行李架,其特征在于:便于放置货物的汽车行李架还包括多个协调装置组,协调装置组与支撑杆(2)一一对应;

协调装置组安装在其对应的支撑杆(2)上,协调装置组包括多个协调装置,协调装置包括限位杆(41)和两个滚轮(42),支撑杆(2)内设有多个供限位杆(41)沿支撑杆(2)高度方向移动的移动通孔(22),移动通孔(22)沿限位杆(41)长度方向设置,限位杆(41)与移动通孔(22)一一对应,限位杆(41)对应其对应的移动通孔(22)位置安装在支撑杆(2)上,滚轮(42)安装在限位杆(41)的两端,滚轮(42)与滑槽(101)可移动配合。

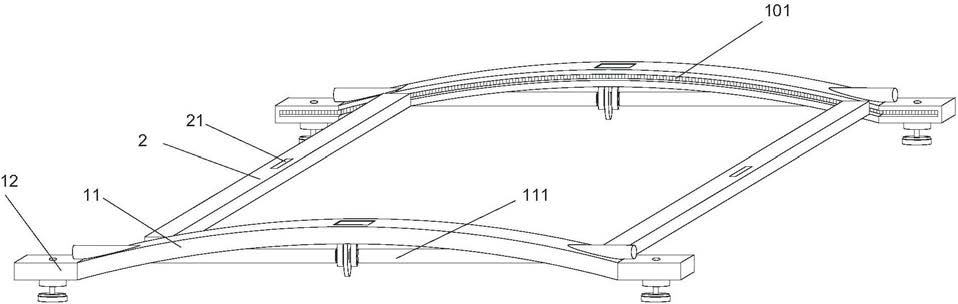

6.根据权利要求1-5任意一项所述的便于放置货物的汽车行李架,其特征在于:支撑架包括弧形架(11)和两个安装块(12),弧形架(11)安装在两个安装块(12)之间且弧形架(11)向上凸起。

7.根根据权利要求6所述的便于放置货物的汽车行李架,其特征在于:弧形架(11)上可移动安装有滑杆(111)。
