专利号: 2016101777859
申请人: 安徽万祥汽车用品销售有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

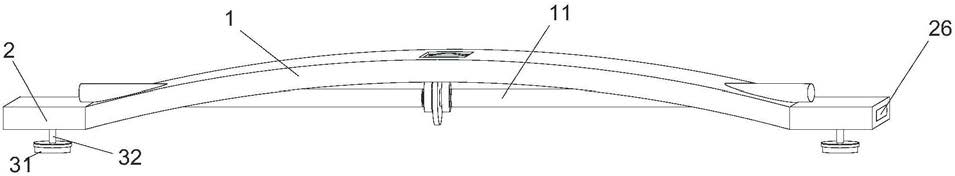

1.一种新型汽车行李架,其特征在于:包括弧形定位架(1)、两个承压块(2)、两个定位装置和两个卡紧装置;

弧形定位架(1)安装在两个承压块(2)之间,且弧形定位架(1)向上凸起;

承压块(2)上设有限位槽(21)、转轴安装槽(22)、滑动腔(23)、连通通道(24)和多个移动槽(25);限位槽(21)开口向下,转轴安装槽(22)位于限位槽(21)远离弧形定位架(1)一侧,滑动腔(23)位于限位槽(21)和转轴安装槽(22)之间,连通通道(24)连通滑动腔(23)与转轴安装槽(22),移动槽(25)均连通滑动腔(23)与限位槽(21);承压块(2)对应转轴安装槽(22)内可转动安装有转轴(26);

定位装置包括定位座(31)和限位杆(32),限位杆(32)安装在定位座(31)上方;两个定位装置的限位杆(32)分别对应限位槽(21)的位置可移动安装在承压块(2)上,限位杆(32)移动方向为竖直方向;

两个卡紧装置分别安装在两个承压块(2)内;卡紧装置包括滑杆(41)、第一复位件(42)、多个卡合块(43)、多个第二复位件(44)、多个第一连接绳(45)和第二连接绳(46);滑杆(41)对应滑动腔(23)可移动安装在承压块(2)内,滑杆(41)移动方向为竖直方向,滑杆(41)通过第一复位件(42)连接承压块(2),卡合块(43)与移动槽(25)一一对应,卡合块(43)对应其对应的移动槽(25)位置可移动安装在承压块(2)内,卡合块(43)移动方向为水平方向,第二复位件(44)与卡合块(43)一一对应,第二复位件(44)连接承压块(2)与其对应卡合块(43),第一连接绳(45)与卡合块(43)一一对应,第一连接绳(45)连接其对应的卡合块(43)和滑杆(41);第二连接绳(46)第一端与滑杆(41)连接,第一连接绳(45)第二端穿过连通通道(24)连接转轴(26);卡合块(43)上具有可移动至限位槽(21)内的调节部,调节部具有限位面(431)和平滑面(432),限位面(431)水平设置,平滑面(432)与限位面(431)连接并位于限位面(431)下方,平滑面(432)沿着靠近滑动腔(23)的方向与限位面(431)的距离逐渐增,限位杆(32)上设有多个与调节部相适配的调节部卡槽(321)。

2.根据权利要求1所述的新型汽车行李架,其特征在于:承压块(2)对应滑动腔(23)和连通通道(24)连通的为至设有定滑轮(27)。

3.根据权利要求1所述的新型汽车行李架,其特征在于:限位槽(21)靠近弧形定位架(1)的一侧设有多个滚轮(28)。

4.根据权利要求3所述的新型汽车行李架,其特征在于:限位槽(21)靠近弧形定位架(1)一侧还设有限位块(29),限位块(29)位于滚轮(28)下方。

5.根据权利要求1所述的新型汽车行李架,其特征在于:定位座(31)上部可转动安装有转盘(311)。

6.根据权利要求5所述的新型汽车行李架,其特征在于:转盘(311)上部安装有弹性垫。

7.根据权利要求1-6任意一项所述的新型汽车行李架,其特征在于:弧形定位架(1)上可移动安装有增长杆(11)。
