专利号: 2016101780781
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

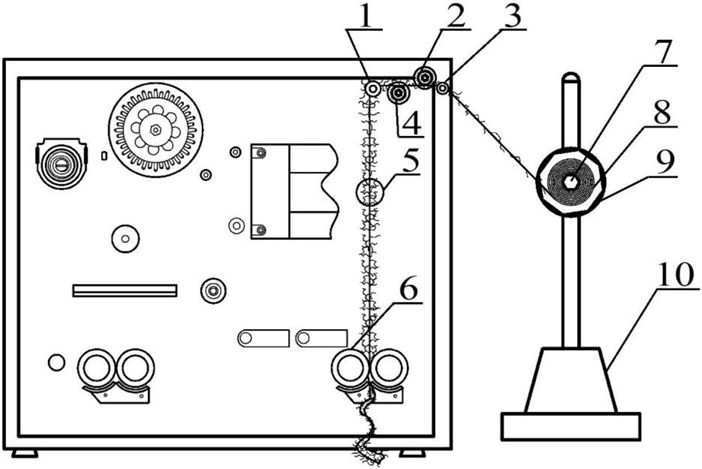

1.一种纱线毛羽仪测试织物布样双面毛羽的方法,其特征在于:在纱线毛羽仪检测头和激光发射器的圆形发射面(5)所构成的毛羽检测区前方设置被动罗拉和主动罗拉(6),被动罗拉和主动罗拉(6)相互啮合成罗拉钳口,罗拉钳口线位于激光发射器的圆形发射面(5)的中垂面上,在纱线毛羽仪的毛羽检测区后方设置第一导布辊(1),第一导布辊(1)与主动罗拉(6)平行,第一导布辊(1)沿圆周方向上开设第一走布槽,第一走布槽槽底左侧与激光发射器的圆形发射面(5)的中垂面相切,第一导布辊(1)右侧设置第二导布辊(3),第二导布辊(3)平行于第一导布辊(1),第二导布辊(3)沿圆周方向上开设第二走布槽,第二走布槽与第一走布槽等宽,第二走布槽宽度小于纱线毛羽仪的毛羽检测区宽度,第二走布槽中心、第一走布槽中心、罗拉钳口中心与毛羽检测区中心在同一平面上,第二走布槽与第一走布槽之间设置下扒毛辊(4)、上扒毛辊(2),下扒毛辊(4)上边缘、上扒毛辊(2)下边缘与第二走布槽上边缘、第一走布槽上边缘在同一切面上,测试时,宽度小于等于第二走布槽槽宽的布样(8),在罗拉钳口的引拉作用下,从放置在支撑滚轴(7)的卷装上退绕下来,经纱线毛羽仪右侧进入第二导布辊(3)的第二走布槽,经上扒毛辊(2)和下扒毛辊(4)进入第一导布辊(1)的第一走布槽,布样(8)一面受到上扒毛辊(2)的扒直毛羽作用,布样(8)另一面受到下扒毛辊(4)的扒直毛羽作用,布样(8)两面的贴服、弯曲毛羽被扒直凸显出来,从第一走布槽走出的布样(8)进入纱线毛羽仪的毛羽检测区,布样(8)两面被扒直凸显的毛羽分别受到圆形发射面(5)左半圆、右半圆发射的激光垂直照射,布样(8)双面毛羽形态连续、精确地投影到纱线毛羽仪的检测头上,经纱线毛羽仪的检测头检测,得到布样(8)双面的毛羽长度、毛羽数量参数指标,从毛羽检测区输出的布样(8)由罗拉钳口输出进入到样品收集桶内。
