专利号: 2016101785357
申请人: 玉环市荣康达机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

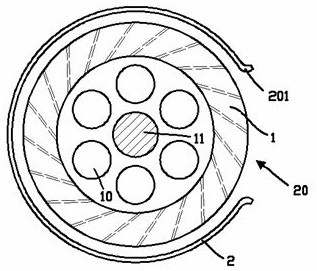

1.一种低噪音空调内机,包括筒形贯流风扇(1),所述贯流风扇(1)由风扇电机(3)驱动;其特征在于:所述贯流风扇(1)外部设有与贯流风扇同轴的、带有轴向切口的开口筒体(2),所述贯流风扇(1)径向排出的气流从所述开口筒体(2)的轴向切口(20)排出;所述开口筒体(2)由转向控制系统控制,使开口筒体(2)可绕开口筒体(2)与贯流风扇(1)共同的轴线旋转。

2.根据权利要求1所述的低噪音空调内机,其特征在于:所述开口筒体(2)的轴向切口(20)向外翻卷,形成弧形卷边(201),以使贯流风扇排出的气流从所述轴向切口(20)处圆滑地流过。

3.根据权利要求1所述的低噪音空调内机,其特征在于:所述开口筒体(2、‘2 )具有相互同轴的内外两个,该两个开口筒体(2、2‘)均可在所述转向控制系统的控制下分别绕贯流风扇(1)的轴线旋转。

4.根据权利要求3所述的低噪音空调内机,其特征在于:所述转向控制系统为步进电机,且所述的两个开口筒体(2、‘2 )分别匹配一个步进电机。

5.根据权利要求1或2所述的低噪音空调内机,其特征在于:所述转向控制系统包括:可测量的所述开口筒体(2)的转角的角度传感器、固定于所述开口筒体靠风扇电机端的金属端板(4)、固定于所述贯流风扇(1)上的两个关于贯流风扇(1)的轴线中心对称的条形永磁体(5、5‘);所述永磁体(5、5’)轴向延伸至贯流风扇(1)的两端,且该两个永磁体(5、5‘)正对且接近所述金属端板(4)的磁极极性相异;所述金属端板(4)匹配有摩擦片(6),所述摩擦片(6)与金属端板(4)之间具有固定的最大静摩擦阻力矩;所述转向控制系统还包括一个用于增大所述风扇电机(3)电流的增益模块;当需要调节所述开口筒体(2)的转角时,通过所述增益模块增大风扇电机的电流,使风扇电机(3)加速,从而使所述永磁体对所述金属端板的扭矩增大,使之超过所述最大静摩擦阻力矩,从而使所述开口筒体旋转,直至达到转角后消除增益电流。
