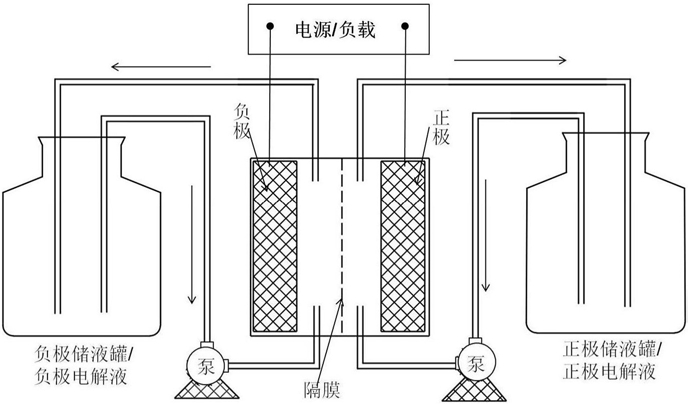

1.一种液流电池正极用铁基离子液体电解液，其特征是：由1-甲基,3-丙基咪唑铁氟三氟乙酸盐和氟化钠组成，氟化钠在电解液中的质量百分含量为0.5％—10％；

所述的1-甲基,3-丙基咪唑铁氟三氟乙酸盐既是溶剂又是活性物质，其结构式如下：其中n＝1-3。

2.根据权利要求1所述的一种液流电池正极用铁基离子液体电解液，其特征是：所述的

1-甲基,3-丙基咪唑铁氟三氟乙酸盐由氟化亚铁与1-甲基，3-丙基咪唑三氟乙酸盐按摩尔比(1-3):1配制。

3.制备权利要求1所述的液流电池正极用铁基离子液体电解液的方法，其特征是：包括以下步骤：A、把氟化亚铁放入烧杯中，置于40-60℃烘箱中6-18小时；

B、将步骤A所得氟化亚铁研磨至500-1000目，置于40-60℃烘箱中2-6小时；

C、将步骤B所得氟化亚铁加入到1-甲基，3-丙基咪唑三氟乙酸盐中，氟化亚铁与1-甲基，3-丙基咪唑三氟乙酸盐的摩尔比为(1-3):1；同时加入500-1000目的氟化钠，不断搅拌

2-5小时，即得所需电解液，其中氟化钠占电解液总质量的0.5—10％。

4.根据权利要求3所述的液流电池正极用铁基离子液体电解液的制备方法，其特征是：首先称取57.88克氟化亚铁，放在250mL烧杯中，置于50℃烘箱中12小时；然后将氟化亚铁研磨到800目，置于50℃烘箱中4小时；最后称取37.13克1-甲基,3-丙基咪唑三氟乙酸盐离子液体，移入烧杯中；往烧杯中加入上述烘干的氟化亚铁，充分反应；加10克800目氟化钠，搅拌3小时；即得所需配制的电解液。
