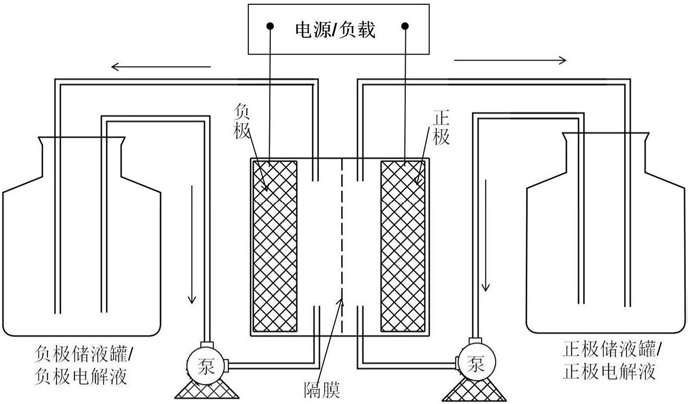

1.一种制备液流电池正极用钒基离子液体电解液的方法，其特征是：包括以下步骤：A、把四氟化钒放入烧杯中，置于40-60℃烘箱中6-18小时；

B、将步骤A所得四氟化钒研磨至500-1000目，置于40-60℃烘箱中2-6小时；

C、将步骤B所得四氟化钒加入到1-甲基，3-丙基咪唑三氟乙酸盐中，四氟化钒与1-甲基，3-丙基咪唑三氟乙酸盐的摩尔比为(1-3):1；同时加入500-1000目的氟化钠，不断搅拌

2-5小时，即得所需电解液，其中氟化钠占电解液总质量的0.5—10％；

所述的液流电池正极用钒基离子液体电解液由1-甲基,3-丙基咪唑钒氟三氟乙酸盐和氟化钠组成，氟化钠在电解液中的质量百分含量为0.5％—10％；

所述的1-甲基,3-丙基咪唑钒氟三氟乙酸盐既是溶剂又是活性物质，其结构式如下：其中n＝1-3。

2.根据权利要求1所述的液流电池正极用钒基离子液体电解液的制备方法，其特征是：首先称取58.05克四氟化钒，放在250mL烧杯中，置于50℃烘箱中12小时；然后将四氟化钒研磨到800目，置于50℃烘箱中4小时；最后称取31.95克1-甲基,3-丙基咪唑三氟乙酸盐离子液体，移入烧杯中；往烧杯中加入上述烘干的四氟化钒，充分反应；并加10克800目氟化钠，搅拌3小时；即得所需配制的电解液。
