专利号: 2016101813465
申请人: 中山麦芒创意科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

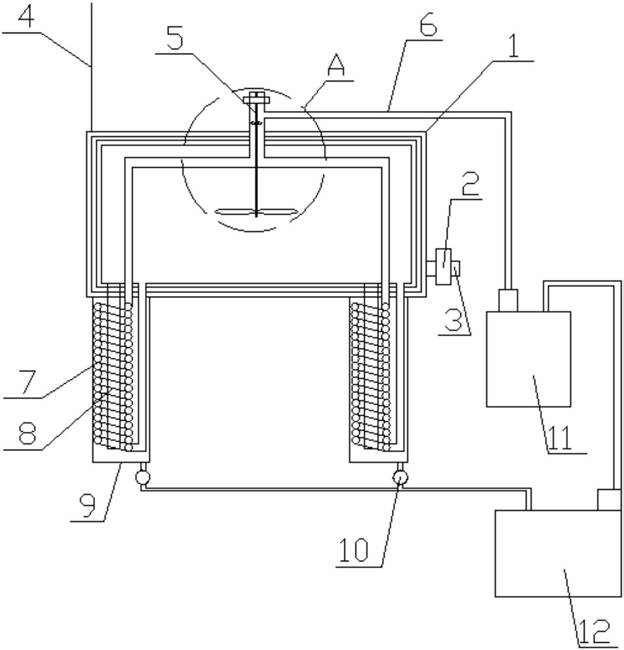

1.一种具有除垢功能的太阳能热水器,其特征在于,包括水箱(1)、若干设置在水箱(1)底部的集热管(8)、设置在水箱(1)内部的搅拌机构(5)和设置在水箱(1)一侧的除垢机构,所述水箱(1)的顶部设有进水管(14),所述水箱(1)的底部设有出水管(3);

所述搅拌机构(5)包括竖直设置在进水管(14)中的传动轴(16)、若干传动浆(15)和若干搅拌桨(17),所述传动轴(16)的顶端设置在进水管(14)进水处,所述传动浆(15)设置在传动轴(16)的顶端且沿传动轴(16)的外周周向均匀分布,所述传动轴(16)的底端位于水箱(1)的内部,所述搅拌桨(17)设置在传动轴(16)的底端且沿着传动轴(16)的外周周向均匀分布;

所述集热管(8)的外周设有吸热管(7),所述吸热管(7)与进水管(14)连通,所述吸热管(7)沿着集热管(8)的外周周向均匀分布,所述吸热管(7)与水箱(1)的内部连通,所述集热管(8)的外侧设有保温套管(9),所述吸热管(7)位于保温套管(9)内,所述保温套管(9)与水箱(1)的内部连通;

所述除垢机构包括进液管(6)、除垢剂容器(11)和废液容器(12),所述除垢剂容器(11)通过进液管(6)与进水管(14)连通,所述废液容器(12)与保温套管(9)连通。

2.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述水箱(1)包括从外到内设置的防腐蚀层(1-1)、保温层(1-2)和除垢层(1-3)。

3.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述进水管(14)上设有进水阀(13),所述出水管(3)上设有出水阀(2)。

4.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述废液容器(12)与保温套管(9)连接有排液阀(10)。

5.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述进液管(6)与进水管(14)的连接处位于传动浆(15)的上方。

6.如权利要求3所述的具有除垢功能的太阳能热水器,其特征在于,所述进水阀(13)和出水阀(2)均为电磁阀。

7.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述水箱(1)的顶端还设有避雷针(4)。

8.如权利要求1所述的具有除垢功能的太阳能热水器,其特征在于,所述搅拌机构(5)内设有信号收发装置,所述信号收发装置包括信号发射电路,所述信号发射电路包括集成电路(U2)、第七电阻(R7)、第八电阻(R8)、第六电容(C6)、第七电容(C7)、第八电容(C8)、三极管(Q1)和发光二极管(D2),所述集成电路(U2)的型号为NE555,所述集成电路(U2)的电源端和重置端均外接12V直流电压电源,所述集成电路(U2)的接地端接地,所述集成电路(U2)的控制端通过第七电容(C7)接地,所述集成电路(U2)的触发点端和阀值端连接,所述集成电路(U2)的阀值端通过第七电阻(R7)外接12V直流电压电源,所述集成电路(U2)的阀值端通过第六电容(C6)接地,所述集成电路(U2)的输出端与三极管(Q1)的基极连接,所述三极管(Q1)的发射极接地,所述三极管(Q1)的集电极与发光二极管(D2)的阴极连接,所述发光二极管(D2)的阳极外接12V直流电压电源。
