1.一种高比电容对称型电化学电容器，其特征在于：包括正负极、电解液、隔膜及集电器，所述正负极的材料为N/P/S-PBC，其中PBC为热解后的细菌纤维素，其中电极材料中的N原子由三种不同形式的N原子组成，包括吡啶型氮、吡咯型氮/嘧啶型氮、四元环上的氮，P原子以P-C、P-N和P-O的方式结合，S原子以属于C-S-C键的S2p3/2和S2p1/2的形式存在。

2.根据权利要求1所述的对称型电化学电容器，其特征在于：所述电解液为氯化钾溶液、氢氧化钠溶液、H2S04溶液其中的一种，所述隔膜材质为滤纸、聚偏二氟乙烯膜、PP/PE膜其中的一种，所述集电器采用金属箔、金属网、导电聚合物复合材料、膨胀金属其中的一种。

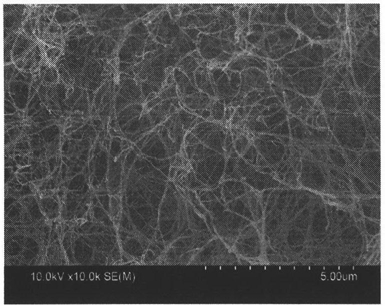

3.一种高比电容对称型电化学电容器的制备方法，其特征在于：所述方法用于制备权利要求1或2所述的对称型电化学电容器，其包括以下步骤：步骤a，制备正负极材料：将切块后的细菌纤维素置于NH4H2PO4和(NH4)2SO4的混合溶液中振荡反应，之后再冷冻干燥及热解处理，得到正负极材料N/P/S-PBC；

步骤b，组装正负极：正负极材料N/P/S-PBC间用隔膜隔开，注入电解液，并在正负极材料外侧加上集电器，即得到对称型电化学电容器。

4.根据权利要求3所述的对称型电化学电容器的制备方法，其特征在于：所述步骤a中，切块后的细菌纤维素制备过程具体为：将细菌纤维素在去离子水中清洗至中性，用打孔器切成直径为20mm的圆形。

5.根据权利要求4所述的对称型电化学电容器的制备方法，其特征在于：所述步骤a中，

100ml混合溶液中的NH4H2PO4和(NH4)2SO4的物质的量的比为1-4：1，NH4H2PO4的浓度为0.05-

0.1mol/L。

6.根据权利要求5所述的对称型电化学电容器的制备方法，其特征在于：所述步骤a中，振荡反应转速为130r/min，温度为30℃，振荡时间为10h。

7.根据权利要求6所述的对称型电化学电容器的制备方法，其特征在于：所述步骤a中，冷冻干燥具体为：将细菌纤维素在超低温冷冻冰箱冷冻24h后，于冷冻干燥机中冻干24h，冻干压力为1mbar，冻干温度为-40℃。

8.根据权利要求7所述的对称型电化学电容器的制备方法，其特征在于：所述步骤a中，热解处理具体为：将在冷冻干燥机中冻干后的细菌纤维素，在惰性气氛下热解。

9.根据权利要求8所述的对称型电化学电容器的制备方法，其特征在于：所述热解温度为800℃，热解时间为1h。

10.根据权利要求3所述的对称型电化学电容器的制备方法，其特征在于：所述步骤b中，所述电解液为H2SO4溶液，其浓度为2mol/L，所述隔膜材质为PP/PE膜，所述集电器采用不锈钢片。
