专利号: 2016101869475
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

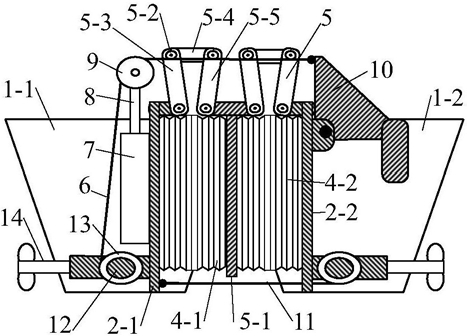

1.一种双船可伸缩气囊式浮动甲板,其特征在于:它包括左船、右船和若干相同的可伸缩气囊式浮桥,左、右船对称分布,可伸缩气囊式浮桥设在左、右船之间;每条船靠浮桥的一侧均设有与船体密封固接的支座板,每条船均设有螺旋浆驱动装置,该螺旋浆驱动装置的一端分别与支座板下部固连,其另一端伸出船体并与船体连接处密封连接;每个可伸缩气囊式浮桥包括推杆机构、上绳机构、下绳机构、摆板、履带、左气囊袋、右气囊袋;每个可伸缩气囊式浮桥相互平行,其两端与左、右船的支座板连接;所述推杆机构包括缸体、推杆、导轮;所述缸体与左船的支座板靠船体的一侧固连,推杆上端与导轮转动联接,推杆下部与缸体移动配合联接;所述摆板与右船支座板上部靠船体一侧转动联接;所述上绳机构包括上绳、电动机、卷筒,电动机与左船的支座板下部支撑连接,电动机驱动轴与卷筒同轴连接,上绳的一端与卷筒缠绕连接,上绳的另一端绕过导轮与摆板上端连接;所述下绳机构与上绳机构的结构相同,且与上绳机构呈对称分布,电动机与右船的支座板下部支撑连接,电动机驱动轴与卷筒同轴连接,下绳的一端与卷筒缠绕连接,下绳的另一端与左船的支座板下部连接;所述履带5包括T型架和相同的左、右板组;所述板组包括两个销轴,矩形平板I,矩形平板II和矩形平板III,每个矩形平板的两端均设有平行的通孔;矩形平板II的两端通过两个销轴分别与矩形平板I和矩形平板III的一端转动联接,两个销轴的伸出端位于上述上绳之上;所述T型架的左上端与左板组的矩形平板III的另一端转动联接,T型架的右上端与右板组的矩形平板I的另一端转动联接,左板组的矩形平板I的另一端与左船的支座板上端转动联接;右板组的矩形平板III的另一端与右船的支座板上端转动联接;T型架的竖板的两侧与左、右气囊袋相对的一端密封连接,左、右气囊袋的另一端与左、右船的支座板外侧密封连接。
