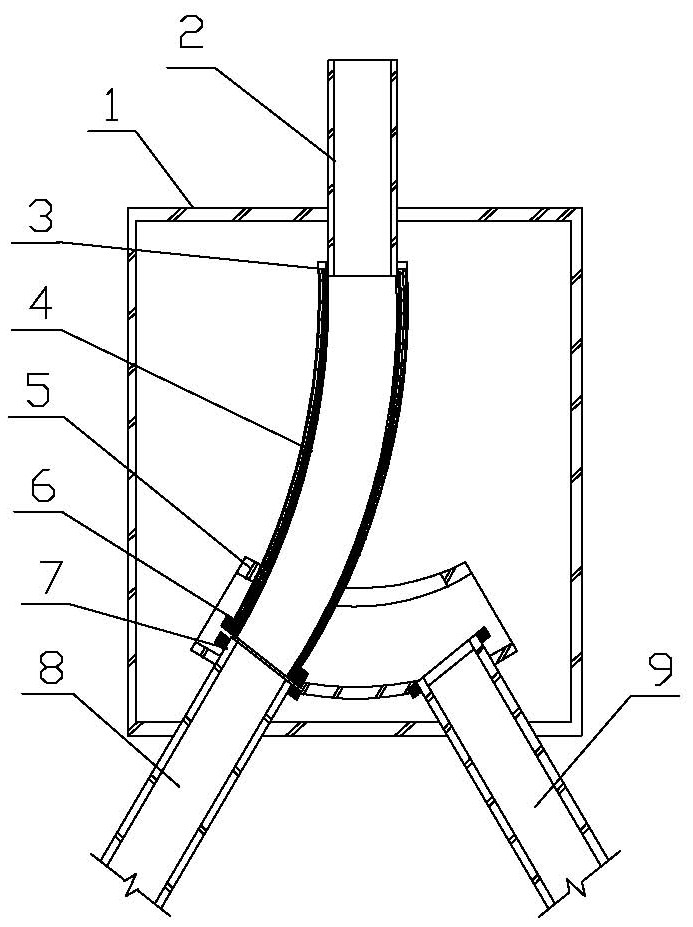

1.地面控制井下分流的管道阀门，其特征是，所述管道阀门由阀门箱（1）、进料管道

（2）、软管接头（3）、软管（4）、软管头滑槽（5）、软管磁性接头（6）、电磁铁（7）、左出料管道（8）与右出料管道（9）组成的；进料管道（2）穿过阀门箱（1）的进料端箱壁，进入阀门箱（1）内部；

软管（4）的一端通过软管接头（3）与进料管道（2）固结，另一端穿过软管头滑槽（5）向内弯的一侧的缺口在软管头滑槽（5）内自由设置；左出料管道（8）与右出料管道（9）的管端均设置着电磁铁（7）且穿过在软管头滑槽（5）的外弧的侧壁两端进入软管头滑槽（5）内与软管头滑槽（5）侧壁固结；

在地面控制井下分流的管道阀门，需要将电源开关设置在地面，阀门设置在井下，用密

封绝缘电线联通，当需要向左出料管道供料时，接通左出料管道电磁铁的电源，软管（4）将与左出料管道（8）接通；当需要向右出料管道供料时，就接通右出料管道电磁铁的电源，软管（4）就与右出料管道（9）接通，这样在地面就能控制井下阀门的供料转换。

2.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，阀门箱（1）是密封

的箱体，阀门箱（1）的进料侧的箱壁上有空洞，进料管道（2）穿过此孔进入阀门箱（1），与阀门箱（1）侧壁密封固结；与进料侧对应的出料侧的阀门箱（1）的箱体上有左右两个空洞，左出料管道（8）与右出料管道（9）分别自这两个空洞进入阀门箱（1）内部；左出料管道（8）与右出料管道（9）分别与阀门箱（1）的箱壁密封固结；阀门箱（1）内部设置有软管接头（3）、软管（4）、软管头滑槽（5）、软管磁性接头（6）、电磁铁（7）及密封绝缘线路，密封绝缘线路的一端分别和左出料管道（8）与右出料管道（9）端部的电磁铁（7）连接，另一端穿过阀门箱（1）的箱壁伸出到阀门箱（1）的外部与阀门箱（1）的电线连接。

3.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，进料管道（2）是刚

性的管状部件，被阀门箱（1）的箱壁分为阀门箱（1）的箱体内外两部分；在阀门箱（1）的外部的进料管道（2）与外管密封固结；在阀门箱（1）内的进料管道（2）与软管（4）通过软管接头（3）固结。

4.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，软管接头（3）是进

料管道（2）与软管（4）的连接件，使进料管道（2）与软管（4）的连接部位密封固结。

5.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，软管（4）是柔性的

管状部件，一端与软管接头（3）密封连接在进料管道（2）上，另一端与软管磁性接头（6）一道在软管头滑槽（5）内，根据需要分别与左出料管道（8）或右出料管道（9）连接。

6.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，软管头滑槽（5）是

弧形管道制作的滑槽，两端头密封；软管头滑槽（5）内弧一侧有开口，开口的长度至内弧两端，宽度与软管（4）的直径相等；开口与软管（4）接触处皆为钝边，不会因摩擦伤及软管（4）。

7.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，软管磁性接头（6）

是软管（4）与电磁铁（7）连接的部件，当电磁铁（7）受电产生磁性后，软管磁性接头（6）受电磁影响将滑向产生磁性的左出料管道（8）或右出料管道（9），并使软管（4）与之连接。

8.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，电磁铁（7）是分别

安装在左出料管道（8）和右出料管道（9）的端口，当左出料管道（8）的电磁铁（7）受电后及产生磁性，这时右出料管道（9）的电磁铁（7）将断电，不产生磁性，软管磁性接头（6）将带领软管（4）滑向左出料管道（8），使之与左出料管道（8）连接；当右出料管道（9）的电磁铁（7）受电后及产生磁性，这时左出料管道（8）的电磁铁（7）将断电，不产生磁性，软管磁性接头（6）将带领软管（4）滑向右出料管道（9），使之与右出料管道（9）连接。

9.根据权利要求1所述的地面控制井下分流的管道阀门，其特征是，左出料管道（8）与

右出料管道（9）是刚性的管道部件，被阀门箱（1）的箱壁分为阀门箱（1）的箱体内外两部分；

在阀门箱（1）的外部的左出料管道（8）和右出料管道（9）与外管密封固结；在阀门箱（1）内的左出料管道（8）和右出料管道（9）与穿过软管头滑槽（5）的外弧侧壁与软管头滑槽（5）的外弧侧壁固结；左出料管道（8）和右出料管道（9）的管端均安装有电磁铁（7），分别受电时分别与软管（4）连接。
