1.一种纳米氧化锌粉体光催化剂，其分子式为ZnO,其特征在于，其具有闪锌矿结构，其用以下方法制备而成：①溶液的配置

将原料溶解于去离子水中，得到浓度为0.2-0.5M的溶液A；其中原料为可溶性锌的硫酸盐；

②蒸发及干燥

先采用水浴加热的方法，在80℃蒸发所述溶液A中的溶剂至溶液/胶体临界状态，得到混合物B；然后采用微波加热的方法在80℃继续蒸发所述混合物B中的溶剂，持续4小时，得到胶状透明前驱体C；再将所述前驱体C在 150～300℃的条件下热处理1～5h,去除残余溶剂水，并失去5个结晶水，得到固体产物；将所述固体产物研磨制得前驱粉末D；

③热处理

将所述前驱粉末D在800～1000℃煅烧1～5h，自然冷却后得到纳米氧化锌粉体光催化剂。

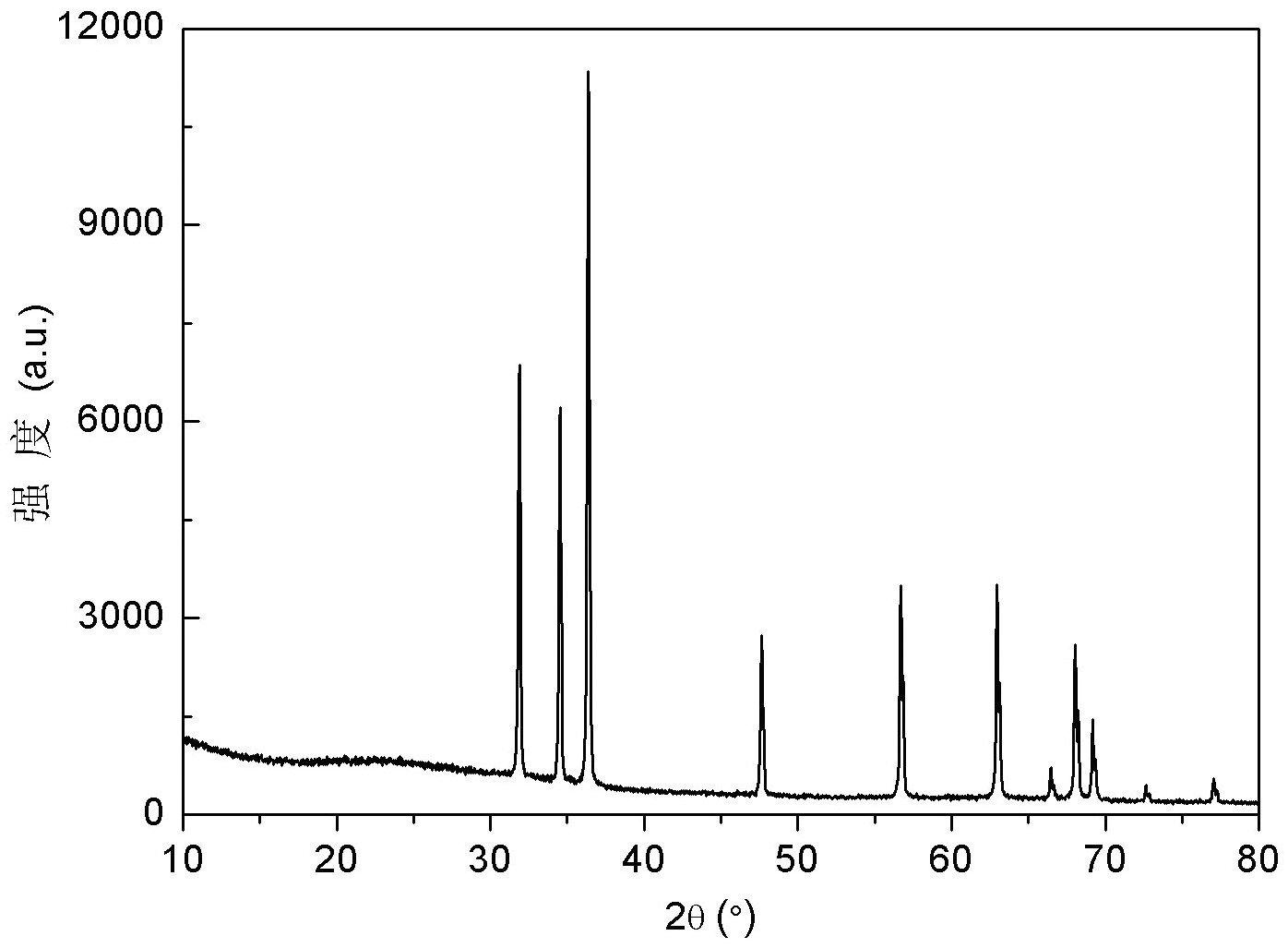

2.根据权利要求1所述的纳米氧化锌粉体光催化剂，其特征在于，步骤②中所述前驱体C 热处理条件为200℃保温2h。

3.根据权利要求1所述的纳米氧化锌粉体光催化剂，其特征在于，步骤③中所述前驱粉末D的煅烧条件为900℃保温3h。

4.根据权利要求1所述的纳米氧化锌粉体光催化剂，其特征在于，所述原料为可溶性的硫酸锌。

5.根据权利要求1所述的纳米氧化锌粉体光催化剂，其特征在于，所述溶液A的浓度为

0.26M。
