专利号: 2016101918274
申请人: 湖州南浔石淙盛艳丝绸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

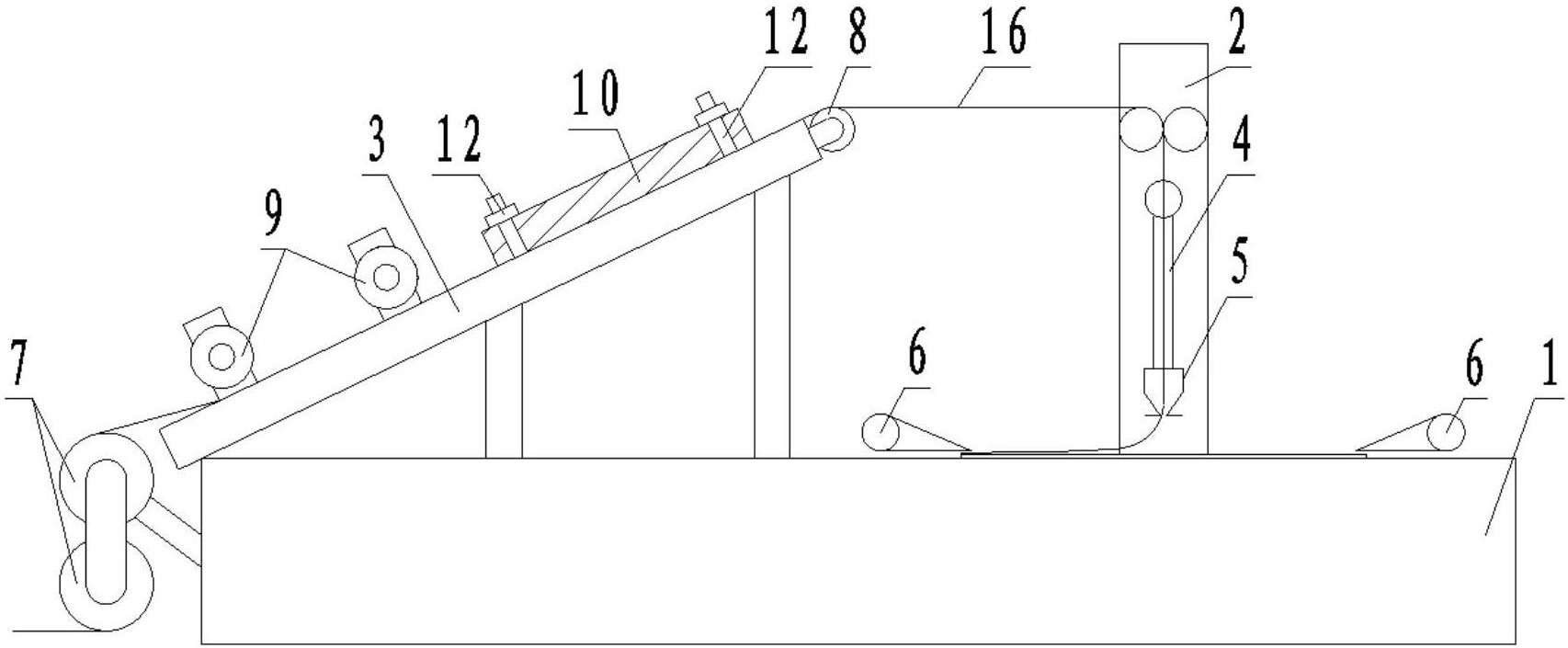

1.推平效果好的码布机,其特征在于:包括机架(1),机架(1)的两端部分别连接有龙门架(2)和展布台(3);龙门架(2)中部通过摆杆(4)连接有码布刀组件(5),码布刀组件(5)的两侧对称设置有卡布杆(6);所述展布台(3)的底端设置有转动辊(7),展布台(3)的顶端设置有导向辊(8);展布台(3)的上表面上连接有压紧辊(9)和挡板(10),压紧辊(9)位于挡板(10)和转动辊(7)之间;所述码布刀组件(5)包括刀架(51),刀架(51)的中部设有穿布孔(52);刀架(51)的两侧对称连接有两个向内倾斜的码布刀(53),码布刀(53)外侧的底端部铰接有压片(54);压片(54)和码布刀(53)之间连接有扭簧(55);所述转动辊(7)设有两根,每根转动辊(7)的侧面上均设有螺纹(11),两根转动辊(7)上的螺纹(11)的旋向相反;所述压紧辊(9)设有两根,相对位置较高的一根压紧辊(9)的速度大于相对位置较低的一根压紧辊(9)的速度。

2.根据权利要求1所述的推平效果好的码布机,其特征在于:所述挡板(10)设有相互对称的两个,两个挡板(10)分别位于展布台(3)的两侧;每个挡板(10)的两端部均通过螺栓(12)与展布台(3)连接,展布台(3)上对应螺栓(12)的位置处设有腰型孔(13)。

3.根据权利要求2所述的推平效果好的码布机,其特征在于:所述挡板(10)上靠近压紧辊(9)的一端设有弧形的导向段(14)。

4.根据权利要求2所述的推平效果好的码布机,其特征在于:所述腰型孔(13)的两端部分别与两个挡板(10)连接,腰型孔(13)的一侧的展布台(3)上设有刻度线(15)。
